GT Hobbies Akkumulátor teszter 1-8S / szervóteszter.

GT Hobbies Akkumulátor teszter 1-8S / szervóteszter.

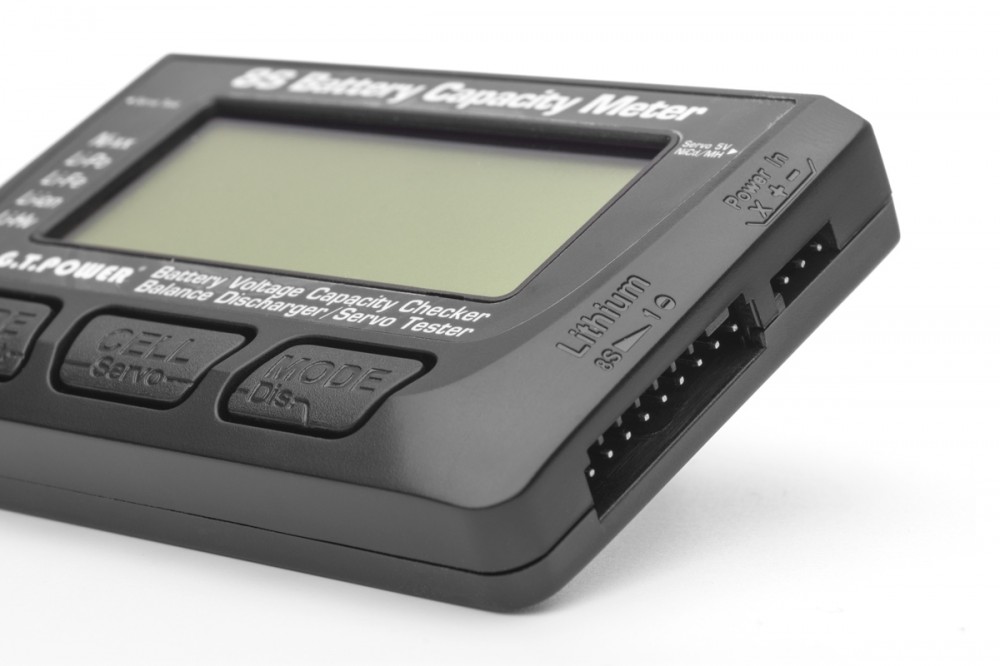

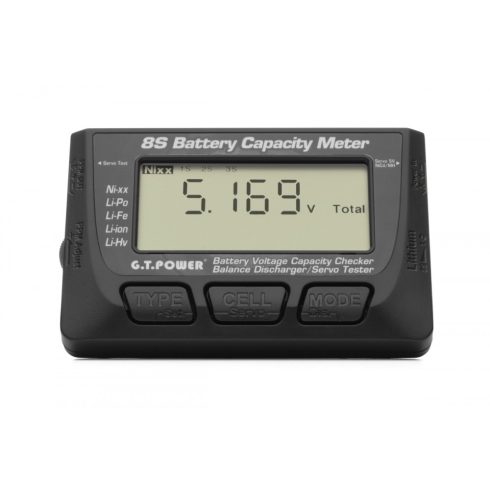

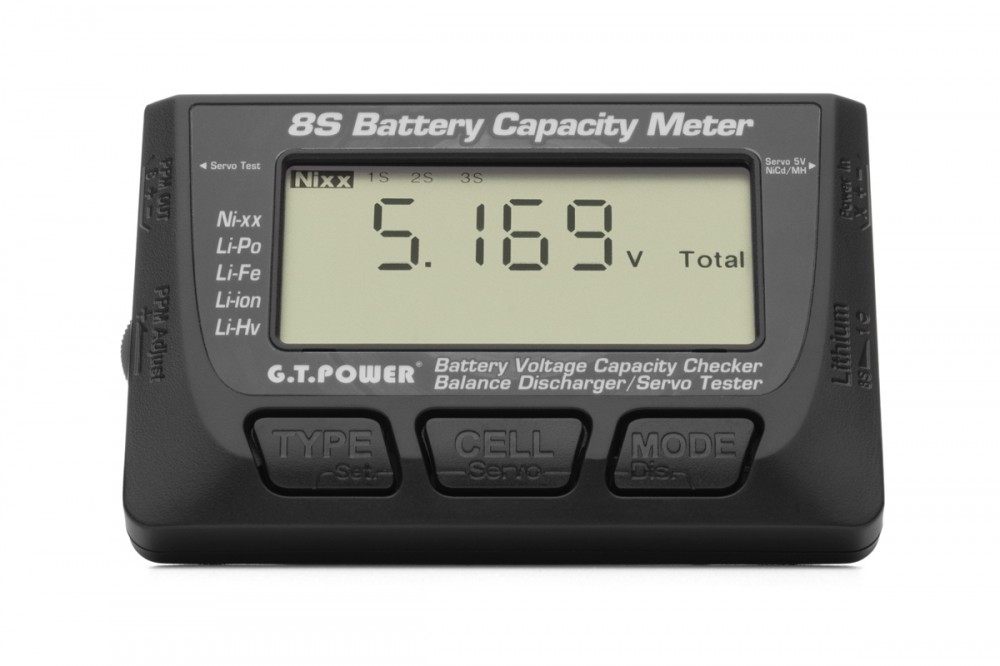

Az 1-8S LiPo akkumulátor teszter egy többfunkciós mérőeszköz, amely lehetővé teszi a legtöbb akkumulátor állapotának tesztelését: Li-Po, Li-ion, LiFe, LiHV, NiCd és NiMH. Lehetővé teszi a kisütést a lítiumkészletek kiegyensúlyozásával és autonóm kiegyensúlyozásával, hogy az egyes cellák feszültségét azonos szintre kiegyenlítse. Szervo teszter módban szervók és elektronikus fordulatszám szabályozók tesztelésére használható.

LITHIUM AKKUMULÁTOR FESZÜLTSÉG TESZTELÉS (1-8S)

A készülék 2-8S lítium akkumulátorok (Li-Po, Li-ion, LiFe, LiHV) mérését teszi lehetővé. Az 1S akkumulátorok teszteléséhez 4 cellát kell csatlakoztatni. NiXX akkumulátor vagy UBEC stabilizátor kimenet 5 V NiCd / MH aljzathoz. A tesztelt akkumulátort közvetlenül (JST-XH szervizcsatlakozóra) vagy megfelelő adapterrel kell csatlakoztatni.

A teszter méri és kijelzi:

• az akkumulátor teljes feszültségét, a maradék kapacitása (töltési állapot - hozzávetőleges adatok)
• az akku egyes cellák feszültsége és maradékkapacitása
• az akku legmagasabb feszültségű cellájának feszültsége és kapacitása
• az akku legalacsonyabb cellájának feszültsége és cellakapacitása
• a legnagyobb és legalacsonyabb feszültségű cellák száma és a köztük lévő feszültségkülönbség

A NiCd ÉS NiMH AKKUMULÁTOROK FESZÜLTSÉG TESZTELÉSE (1-8 cella)

4-8 cella tesztelése. A NiCd és NiMH akkumulátorok nem igényelnek további tápegységet. A 4-nél kevesebb cellás NiCd és NiMH akkumulátorok teszteléséhez 2-8S lítium akkumulátort kell csatlakoztatni.

A teszter méri és kijelzi:

• teljes akkumulátorfeszültség

KISÜTÉS / Kiegyensulyozás (2-8S)

A lítium akkumulátorok kisütése / kiegyensúlyozása két üzemmódban történhet (a készüléket lemerült akkumulátor táplálja):

• Kisütés kiegyensúlyozással - a teszter lemeríti a csatlakoztatott lítium akkumulátort egy előre beállított feszültségre (2,0-4,2 V / cella), miközben kiegyenlíti az egyes cellák feszültségét
• Autonóm kiegyensúlyozás - a készülék a készlet celláit a legalacsonyabb feszültségű cella szintjére kisüti

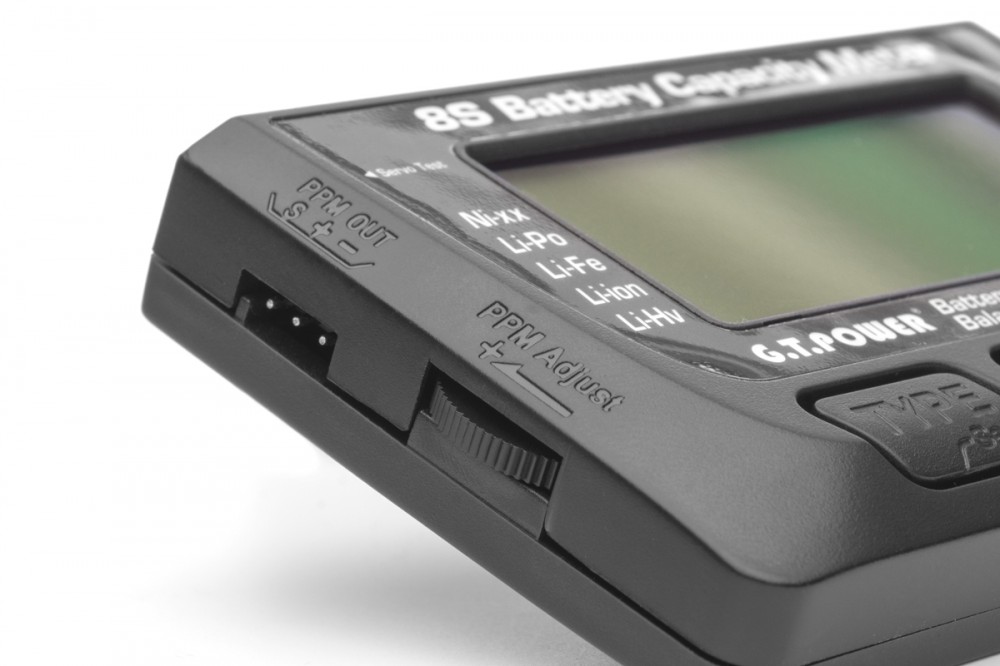

SZERVO TESZTER

A szervótesztelő funkció tápfeszültsége 5-6 V (négycellás NiMH vagy NiCd akkumulátor, vagy az 5 V-os tápstabilizátor UBEC kimenete). A BEC stabilizátorral ellátott elektronikus fordulatszám-szabályozók tesztelésekor nincs szükség speciális tápellátásra. A szervoszter „1” logikai szintű 4,7-5,0 V (a tápfeszültségnek megfelelően 5-6 V) vezérlő impulzusokat állít elő. A szervó vagy vezérlő típusától függően kiválaszthatja a szervótesztelő impulzusainak ismétlési frekvenciáját: 50 Hz (analóg szervókhoz és általános vezérlőkhöz repülőgépekhez, autókhoz és hajókhoz), valamint digitális szervókhoz és vezérlőkhöz multikopterekhez 60 Hz, 100 Hz, 125 Hz, 200 Hz, 300 Hz.

A szervoszternek három alapvető működési módja van:

• Manuális szervopozíció-beállítása forgatógombbal - a vezérlő impulzusszélességek tartománya ebben az üzemmódban választható alap 1000-2000 µs-ig vagy kiterjesztett 500-2 500 µs-ig.
• Automatikus szervo túlfutás - ebben az üzemmódban a szervo automatikusan túllép a beállított tartományon (alap 1000-2000 nebo vagy kiterjesztett 500-2 500 µs) manuálisan állítható sebességgel.
• Semleges beállítás: - ebben az esetben a teszter fix, 1500 µs impulzusszélességű jelet ad.

A csomag tartalma: LiPo akkumulátor 1-8S teszter, használati utasítás.
