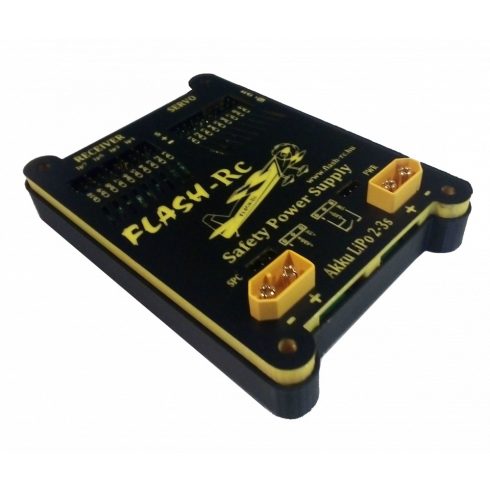

A Flash-Rc legújabb Fedélzeti panelja!
Rövid jellemzők
- Univerzális HV (8,4V) Fedélzeti Panel! 10 ch. bemenet, 10 ch kimenet, 40/120A Terhelhetőség !
- A Biztonsági tápegység paneljeinket egyedileg (egyesével) teszteljük, hogy ügyfeleink ne kapjanak hibás készülékeket ! Az ügyfelek elégedettsége nagyon fontos számunkra !!!
- Folyamatos tápfeszültség ellátás, akár HV 8,4V nagy áramterhelésű szervók felhasználása mellett! 11 db egymástól független új nagyáramú 7/16A teljesítmény tápegységek. A szervó kimenetek feszültsége egymástól függetlenül állítható, így lehetővé teszi, 6V, 7,4V vagy 8,4V feszültségigényű szervók egyidejű működtetését! A Reciver (vevő) feszültségellátását külön tápegység biztosítja, mely fix. 5,2V, így bármilyen típusú Reciver-el (vevővel) működik!
- Az új teljesítmény tápegységeknek köszönhetően egy esetleges szervó meghibásodás vagy kábelsérülés által létrejövő zárlati áram hatására a tápegység azonnal lekapcsol! A többi csatorna továbbra is működik! Hiba kijavítása után a csatorna ismét üzemel!
- A 10-es kimenet nem csak kapcsolt kimenetként, tehát gyújtáselektronika vagy ledes jelzőfény szett meghajtására alkalmas, hanem normál vezérelt szervó kimenetként is használható!
Technikai Paraméterek:
Méretek: 108 mm x 76 mm x 24 mm
Súly: 115 g (Gyűrűs indító kapcsolóval, kiegészítőkkel)
Bemeneti feszültség: 2s-3s Lipó/Life akkumulátor. A 7,4V és 8,4V-os szervók vagy 7,4V-os gyújtási áramkör használata esetében már 3 cella (3s) Lipó/Life akkumulátorokat használjunk. A panel az akkumulátorokat redundánsan kezeli.
Bemeneti Csatorna: Reciver (vevő) oldal. A panel 10 bemenettel rendelkezik. A bemenetek vezérlő jelei (Jumper) átkötések felhelyezésével párhuzamosíthatóak arra az esetre, ha két egymást követő (pl. 1-2) szervó kimenetet azonos vevő jellel akarunk vezérelni. A párhuzamosítás az alábbiak szerint választható: JP1: 1-2, JP3: 3-4, JP5: 5-6, és JP7: 7-8 bemenetek. A csatlakoztatott Reciver (vevő) fix 5,2V feszültséget kap! (Külön tápegysége van a Reciver-nek (vevőnek) !!!
Kimeneti Csatorna: Szervó oldal. A panel 10 kimenttel rendelkezik. Mind a 10 kimenet külön-külön (Jumperrel) állítható kimeneti feszültségű. Választható feszültségértékek: 6V, 7,4V és 8,4V. Ez lehetővé teszi egyidejűleg pl. 6V-os Normál és 7,4V - 8,4V-os un. HV-és szervók egyidejű használatát. A 10-es kimenet kapcsolhatóvá tehető az SW 10 ch érintkezőkre felhelyezett Jumper segítségével. A 10-es kimenet 3-as tűláb sor alatti 2-es érintkező párjához egy piros led csatlakoztatható. A piros led a csatorna be és kikapcsolt állapotát jelzi. A 10-es kimenet alkalmazható pl. gyújtás vagy világítás tápellátására !
Kimeneti ch. terhelés: Csatornánként 7 Amper folyamatos, 16 Amper pillanatnyi terhelés
Max terhelés: 40 Amper folyamatos, 120 Amper pillanatnyi terhelés
Akku csatlakozás: 2 db XT-60
Zárlati áram/Védelem: A panel 11db különálló egymástól független tápegységgel rendelkezik! Eseteleges, szervó meghibásodáskor létrejövő zárlat vagy kábelsérülés általi rövidzár esetén, csak a hibás szervó csatorna tápegysége terhelődik be és kapcsol le! A csatornán létrejövő zárlati áram hatására a csatorna tápegység azonnal lekapcsol ! A hiba kijavítása után ismételten működik a csatorna!
Tartozékok:
• 1 db Safety Power Supply Fedélzeti panel
• 2 db XT60 Mama Csatlakozó az akkumulátorok csatlakoztatásához
• 4 db rezonancia mentesítő gumitalp előre telepítve
• 10 db Jumper a kimeneti feszültség beállításához.
Beállítások:

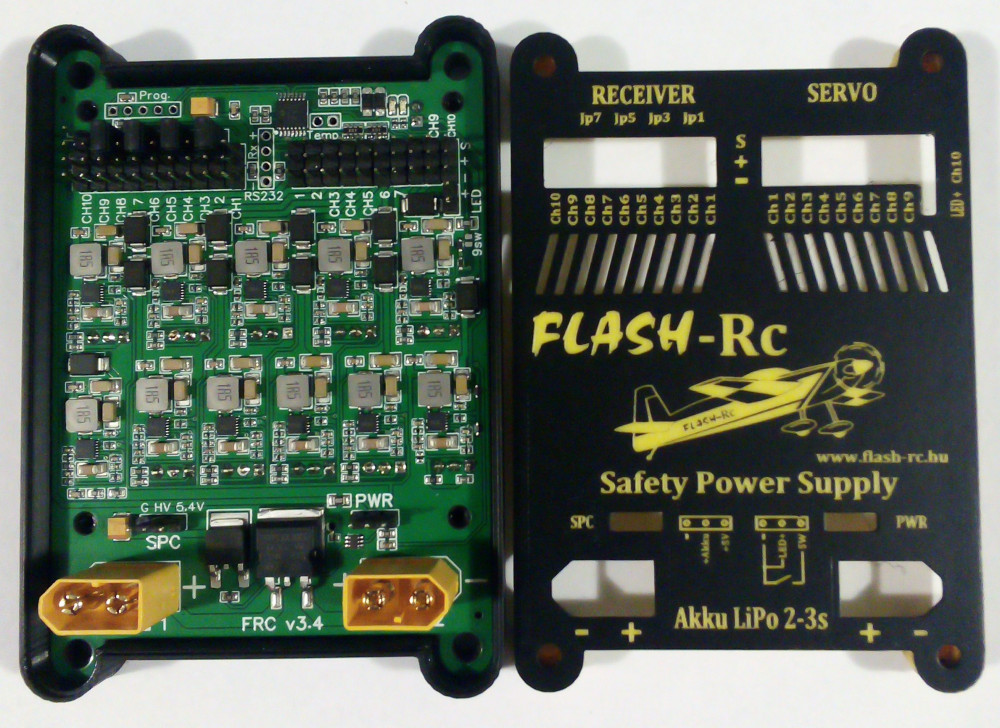

Távolítsuk el a panel burkolatát! A panel előlapján található bemeneti, Reciver (vevő) oldali (Jumper) átkötések segítségével könnyedén párhuzamosíthatjuk az egymás utáni (pl. 1-2, 3-4, 5-6, 7-8) szervó kimenetek bemeneti vezérlő jelét! Amennyiben nincs szükségünk jelpárhuzamosításra akkor távolítsuk el az előre felhelyezett Jumpereket!

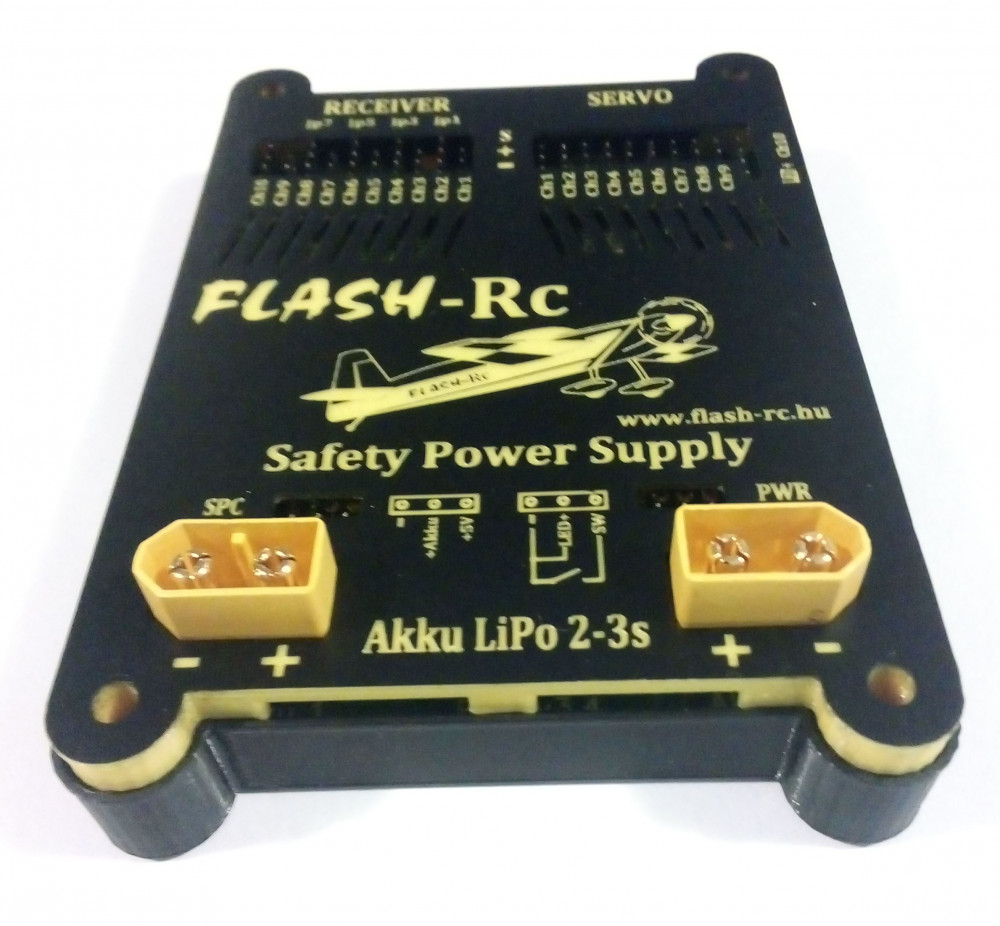

A PWR csatlakozóra a mellékelt ledes indítókapcsolót vagy az Önmagunk készített kapcsolót és visszajelző LED-et csatlakoztathatjuk.
Az SPC csatlakozóra csatlakoztathatjuk azokat a vevőket, melyek rendelkeznek telemetriás feszültség bemenettel.

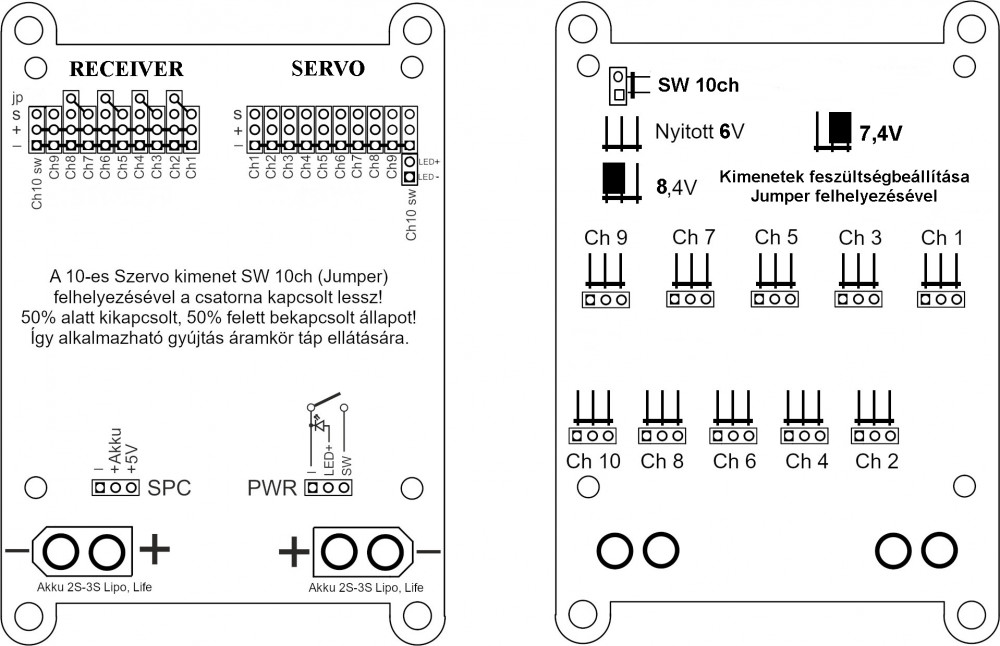

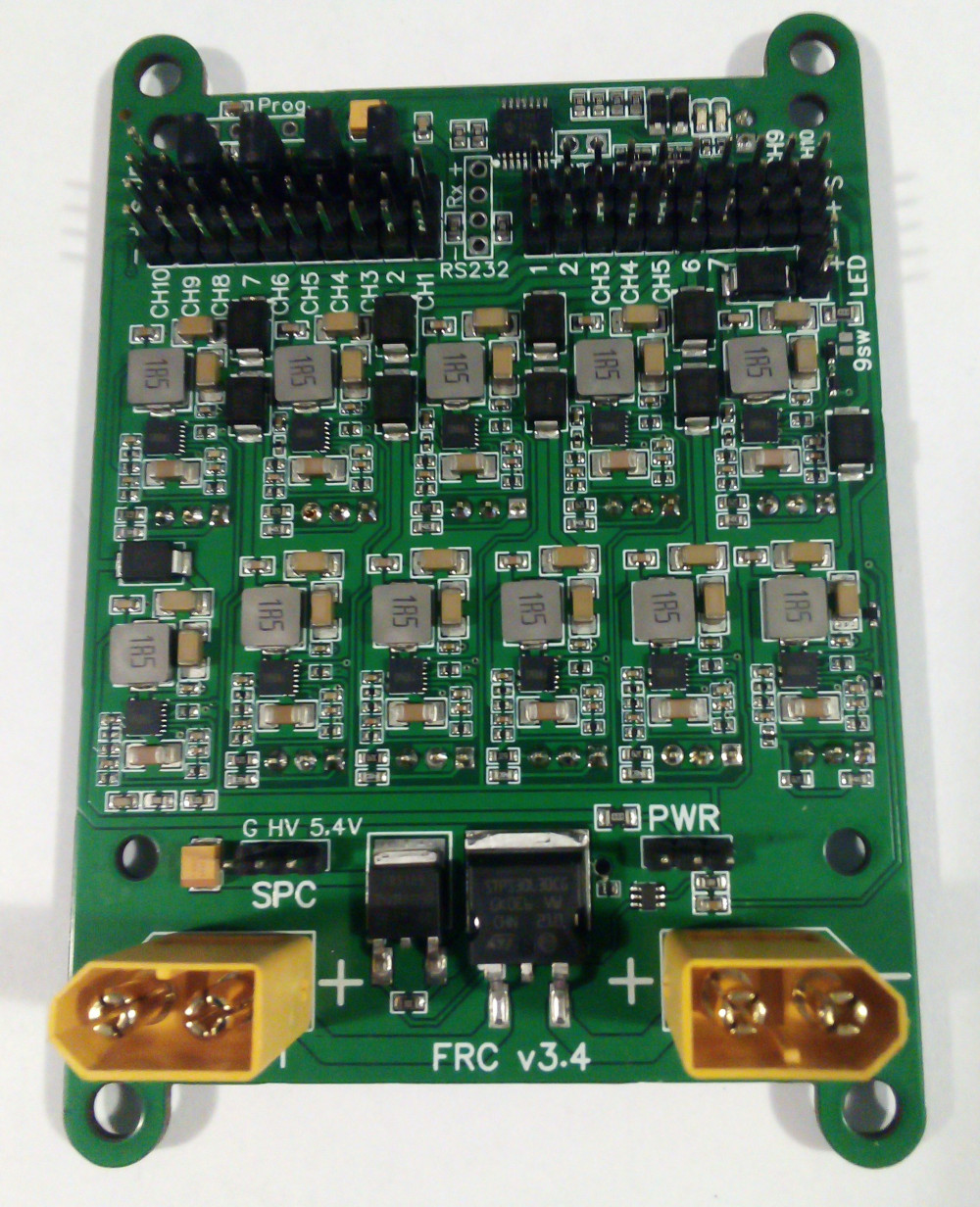

A mellékelt 10 db Jumper felhelyezésével beállíthatjuk a szervók kimeneti feszültségeit. Amennyiben nincs Jumper felhelyezve a szervó kimeneti feszültség 6V! A jobb oldali ábrája mutatja a feszültség beállításokat a Jumper felhelyezésével!
Beüzemelés:
• Egyesével állapítsuk meg a használni kívánt szervók névleges/üzemi feszültségét! Nézzük meg a szervók adatlapját! Távolítsuk el a panel burkolatát és egyesével állítsuk be (a használni kívánt szervó üzemi feszültségére) azt a kimeneti csatornát, amelyiken a szervót üzemeltetni fogjuk !
• A felhelyezett Jumpereket nem szükséges ragasztással rögzíteni, mivel a panel burkolata úgy lett kialakítva, hogy a Jumper ne tudjon lerázódni a tűlábakról! Amennyiben Valaki még is úgy dönt, hogy leragasztja a Jumpereket, akkor erre a legalkalmasabb az FBS vagy Szilikon alapú ragasztó. „Egyáltalán nem baj, ha túlbiztosítjuk a dolgokat!”
• Amennyiben 10-es csatornát kapcsolt csatornaként akarjuk használni, akkor az SW 10ch érintkezőkre helyezzük fel a kék színű Jumpert. Ebben az esetben ide gyújtáselektronika vagy led világítás tápfeszültséget köthetünk 7A terhelésig! (Nem optikailag leválasztott kimenet!) Ebben az esetén a panel 10-es kimenetét vezérlő Távirányító csatornáját rendeljük kétállású kapcsolóhoz. A csatorna értékét állítsuk pl. 20% és 80%-ra. Kikapcsolt állapot 50% alatt, bekapcsolt állapot 50% felett van!
• A kimeneti feszültségek megfelelő beállítása után helyezzük vissza a panelt a hátlapba és végezzünk tesztmérést! Ekkor még ne csatlakoztassuk a vevőnket! A biztonságos mérés elvégzéséhez készítsünk egy használaton kívüli szervó kábelből, (a fehér (jel) vezeték eltávolítása után) egy mérőkábelt, mely két végét végét (piros és fekete) csatlakoztassuk a multiméterünkhöz! Így le tudjuk ellenőrizni, hogy az adott kimeneten megfelelően állítottuk-e be a feszültséget. Természetesen a mérés idejére csatlakoztassuk a panelhez legalább 1db Lipó/Life akkumulátort. 6V-os Szervók esetében elegendő 2s ( 2 cellás) Lipó/Life akkumulátor, 7,4V és 8,4V-os szervók esetében már 3s ( 3 cellás) Lipó/Life akkumulátorra van szükség!
• Amennyiben a Reciver (vevő) kimeneti csatorna jelét párhuzamosítani akarjuk, akkor helyezzük fel a csatorna párhuzamosítót (Jumper) átkötőt. ( JP1: 1-2, JP3: 3-4, JP5: 5-6 és JP7: 7-8) a lehetséges párok. Ebben az esetben a Reciver (vevő) kimeneti csatorna számozása el fog térni a panel bemeneti csatornaszámától!
• Amennyiben minden csatornán megfelelő a beállított feszültség és felhelyeztünk minden Jumpert a kiválasztott működéshez, akkor helyezzük fel a panel felső burkolatát és építsük be a sárkányunkba. ( Érdemes feljegyzést készíteni a szervó csatornákon beállított feszültség értékekről…)
• Csatlakoztassuk Reciver-t (vevőt) a bemenetekre és a szervókat a megfelelő kimenetekre. Érdemes leragasztani a csatlakozókat a panel fedeléhez, hogy ne rázódjanak ki !
• Csatlakoztassuk a led visszajelzéssel szerelt indítókapcsolót a PWR kimenetre. Amennyiben saját készítésű kapcsolót használunk akkor az alábbiak szerint kell csatlakoztatnunk. A PWR csatlakozó két szélső tüskéjének áthidalásával a panel kikapcsol. A jobb és középső tüskére, visszajelző LED-et csatlakoztathatunk.
• Az SPC csatlakozó jobboldali tüskéjén a vevő 5V-os tápkimenete, a középső tüskén az akkumulátor fesztültsége jelenik meg bekapcsolt állapotban. (3A-ig terhelhető) Felhasználható telemetriás visszajelzésre vagy egyéb fogyasztó megtáplálására.
• Ellenőrizzük a kötéseket.
• Csatlakoztassuk az akkumulátorokat.
• Teszteljük a helyes működést.
• A panel használata után csatlakoztassuk le az akkumulátorokat.
Érdemes feljegyzést készíteni a kimeneti csatornák feszültségbeállításáról!
Gyártó: Flash-Rc Hungary www.flash-rc.hu
Garancia: 1 év (12 hónap)
Ui. „ Biztonságos Repülést és Jó leszállást Mindenkinek!”
Safety Power Supply

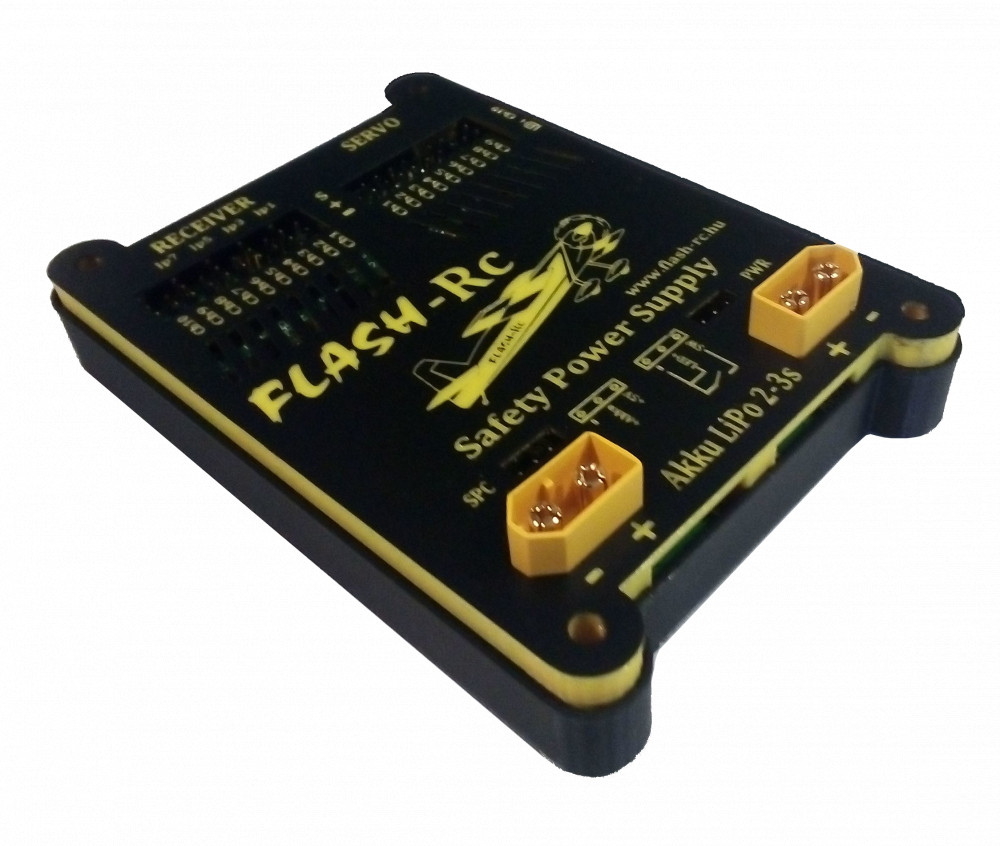

Flash-RC’s latest onboard panel
Short description
- Universal HV(8.4V) onboard panel. 10 input channels, 10 output channels, 40/120A current capacity.
- Our Safety Power Supplies panels are individually tried and tested to make sure our customers do not receive defective devices! Customer satisfaction is highly for us!!!
- Supplies continuous power even while using HV 8,4V high current load servos. 11 independent high current (7/16A) power supplies. The independently adjustable servo output voltage makes the simultaneous usage of 6V, 7.4V or 8.4V servos possible. The receiver’s power is provided by a separate, fixed 5.2V power supply thus making this device compatible with any receiver.
- In the event of a short caused by a faulty servo or cabling the Flash-RC panel immediately shuts down the channel where the servo is connected to. All other channels remain fully functional. Once the issue is resolved, the channel returns back to normal operation.
- Channel 10 is not only switched (for usage with ignition electronics or driving an LED based indicator lights) but it can be used as a controlled servo output as well.
Technical parameters
Dimensions:
108mm x 76mm x 24mm
Weight:
115g (including starter switch and accessories)
Input voltage:
2s-3s LiPo/LiFe batteries. Use 3 cell (3s) LiPo/LiFe batteries when utilising 7.4V and 8.4V servos or 7.4V ignition circuits. The panel manages batteries redundantly.
Input Channel (receiver side):
The panel has 10 inputs. Two consecutive inputs can be parallelised with a jumper in case you want to control two outputs with the same input signal. Possible jumper configuration are: JP1: 1-2, JP3: 3-4, JP5: 5-6, and JP7: 7-8. The connected receiver has to have an external, fixed 5.3V power supply.
Output channels (servo side):
The panel has 10 outputs. All 10 output voltages can be set individually by using jumpers. Selectable voltages are: 6V, 7,4V and 8,4V. This allows you to simultaneously use normal 6V and 7.4V or 8.4V so called HV servos. Output 10 can be used as a switched output by installing a jumper on the SW 10ch leads. A red LED can be connected to the 2 leads under channel 10’s outputs to indicate whether the channel is turned on or off. Channel 10 can be used as the power source for ignition circuits or lighting.
Output ch. load:
7 Amps per channel continuous, 16 Amps peak
Max load:
40 Amps continuous, 120 Amps peak
Battery connectors:
2 XT-60
Short Circuit protection:
The panel has 11 individual, completely separate power sources. In the event of a short caused by a faulty servo or cabling the Flash-RC panel immediately shuts down the channel where the servo is connected to. All other channels remain fully functional. Once the issue is resolved, the channel returns back to normal operation.
Accessories:
- 1 Safety Power Supply onboard panel
- 2 XT60 female battery connectors
- 4 resonance damping rubber feet installed
- 10 jumpers to set output voltages

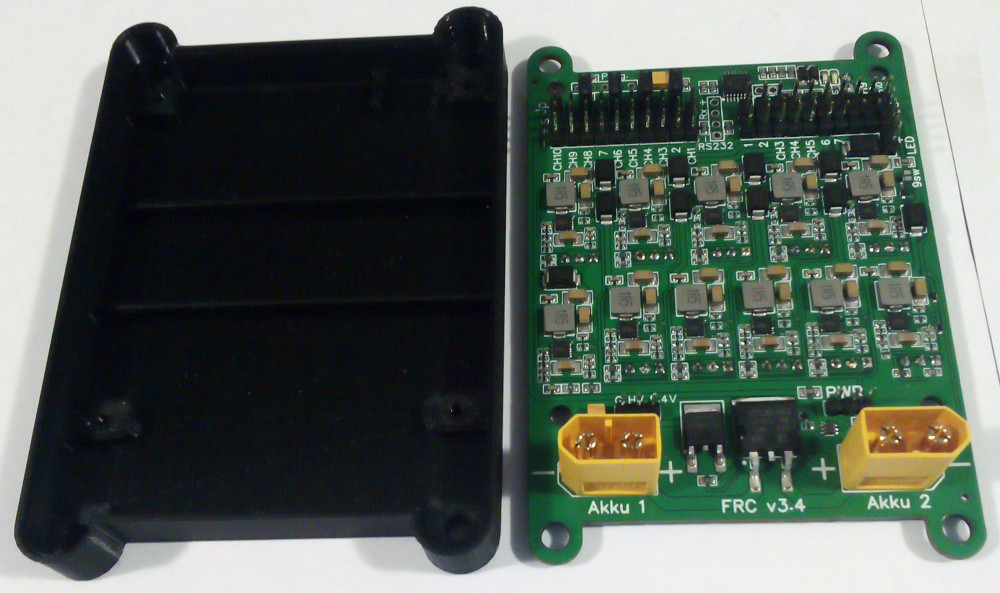

Settings:
Remove the panel’s cover. Consecutive inputs can be parallelised by placing jumpers on the receiver side’s leads on the front of the panel. P1: 1-2, JP3: 3-4, JP5: 5-6, and JP7: 7-8. If you do not need signals to be parallelised, remove the already installed jumpers.
You can connect included ringed switch or your own switch to the PWR socket.
Connect your devices that have telemetry input voltages to the SPC socket.
The included jumpers serve to set the output voltages for your servos. If you do not install jumpers, your output voltage will be set to 6V. The diagram on the right shows how to configure your jumpers for 6V, 7.4V and 8.4V.
Setup:

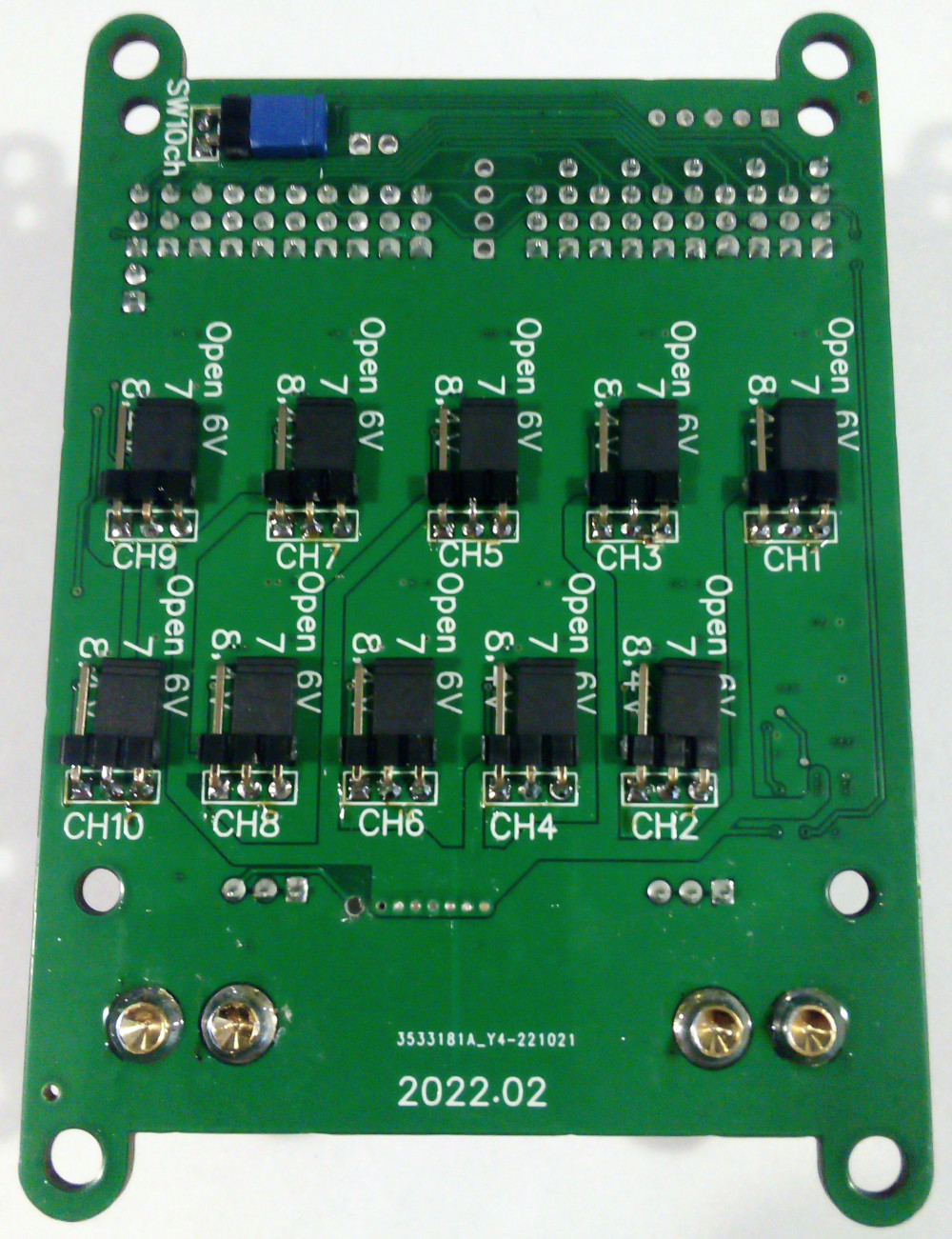

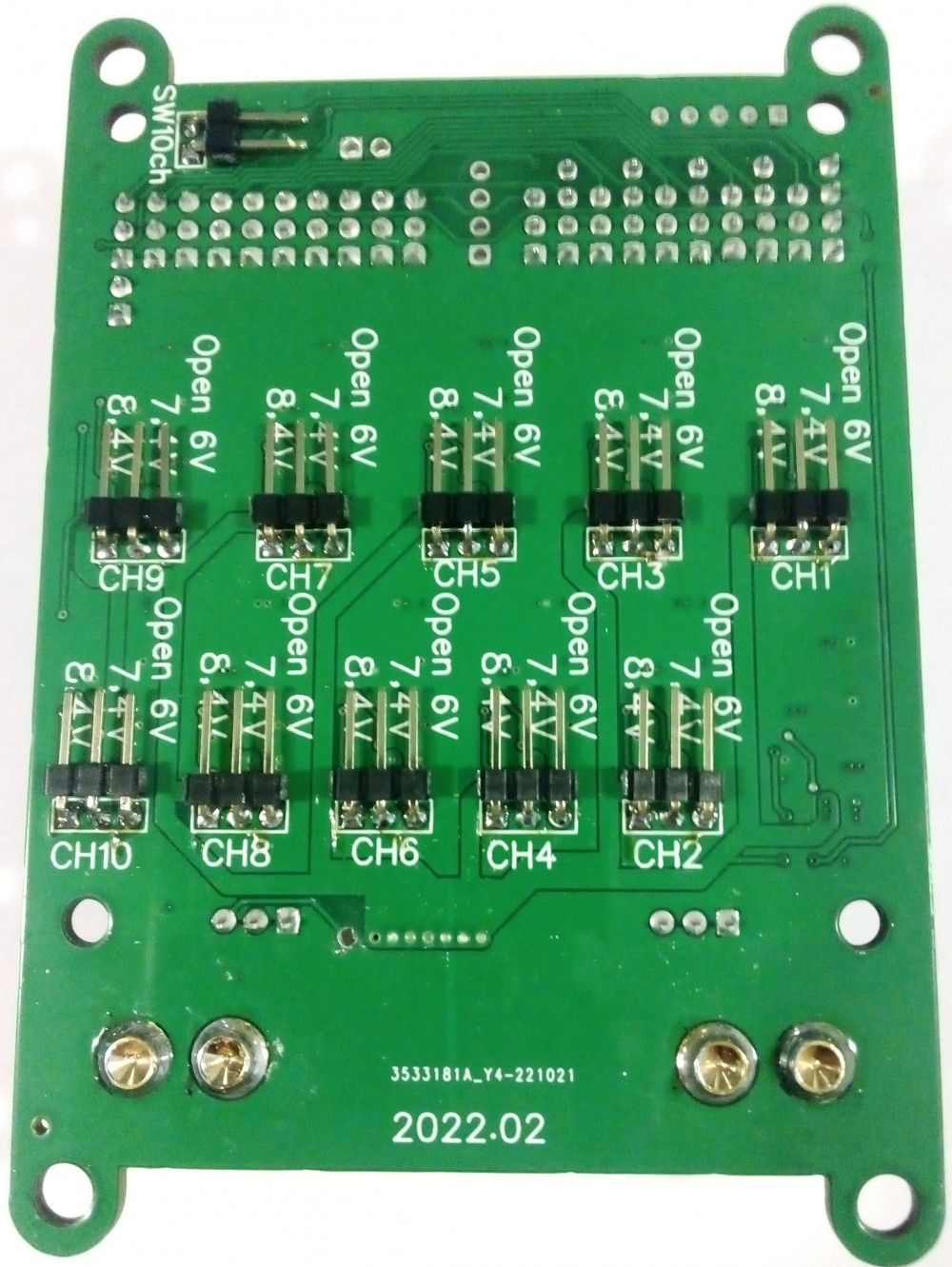

Set your output channel’s voltage with the jumpers as per the data-sheet of your servo. Remove the panel’s covering and install the jumpers by pushing them on. Be careful to not to bend the pins.
You do not have to use glue to secure the jumpers as the casing of the device prevents them from coming loose. If you choose to glue them, please use FBS or any Silicone based glue.
“It’s OK to be overly protective with you things.”
If you want to use Channel 10 in switched mode, install the blue jumper on the appropriate pins under the 3 servo pins. In switched mode, you can use ignition or lighting circuits up to 7 Amps of current (non opto-isolated). The remote control’s channel controlling channel 10 should be assigned to a 2-way switch. The channel’s value should be set to 20% and 80%. OFF is under 50% and ON is above 50%.
After configuring the output voltages of the channels, put the panel back to the rear cover and take test measurements. Do not connect your receiver at this point. To take an accurate measurement, make a test cable from an out of use servo cable (after removing the white [signal] strand) by connecting the red and black strands to a multimeter. This way you can double-check if you have set the appropriate voltage limits. Make sure to connect a battery to the panel while you are taking your measurements. For 6V servos a 2 cell LiPo/LiFe battery will suffice however for 7.4V and 8.4V servos, you have to use 3 cell batteries.
If you want to parallelise receiver channels, it is time to install the jumpers on the appropriate pins. 1-2, JP3: 3-4, JP5: 5-6 and JP7: 7-8 are the possible combinations. When using jumpers the number of the output channel will not match number of the input channel.
If you have set the appropriate voltages on all channels and installed all the necessary jumpers, you can re-install the top covering and install the device onto your plane. It is a good idea to take a note of the voltage settings you have made.
Connect your receiver to the inputs and your servos to the outputs. You might want to secure the connectors the to top of the case to avoid disconnection caused by vibration.
Connect the starting switch with the built in LED to the PWR output. If you are using your own switch, please note the following: by connecting the 2 outside pins of the PWR connector the device is turns off. The feedback LED should be connected to the right side and middle pins.
When the device is turned on, the SPC connector’s right-hand side pin will show 5V from the receiver, the middle pin will show the battery’s voltage (can be loaded up to 3 Amps). This pin can be used to power other devices or for telemetry purposes.
Check your connections.
Connect your batteries.
Test functionality.
Once your are done using the panel, disconnect the batteries.
Manufacturer: Flash-Rc Hungary www.flash-rc.hu
Warranty: 1 year (12 months)
"Safe Flight and Good Landing Everyone!"
