HOBBYWING Led Prorgamozó Kártya, számjegyes kijelzővel, Platinum V1, V2 sorozthoz.
Hobbywing autós, repülős és hajós szabályzók LED-es programozó kártyája. A szabályzók egyszerű, gyors programozására szolgál - otthon "az asztalon" vagy a repülőtéren. A szabályozó szervokábellel csatlakozik, az aljzat a kártya tetején található. A kártya tápellátását a Hobbywing szabályozó BEC teljesítménystabilizátora vagy egy normál 4-5 cellás NiCd6NiMH tápegység biztosítja vagy 2S LiPo/LiFe vevő akkumulátor a kártyához csatlakoztatva (OPTO vezérlő esetén). A programozás a motor és a meghajtó akkumulátor csatlakoztatásával történik (OPTO szabályozók esetén is)
A Hobbywing repülő szabályzók programozásakor biztonsági okokból továbbra is javasoljuk a légcsavar eltávolítását, ezzel elkerülhető az esetleges mulasztás vagy kezelői hiba miatti baleset. Ugyanígy biztonságosan programozza fel az autós, hajós szabályzókat, stabilan állványra rögzítve vagy távolítsa el a kardántengely fogaskerekét vagy tengelykapcsolóját.

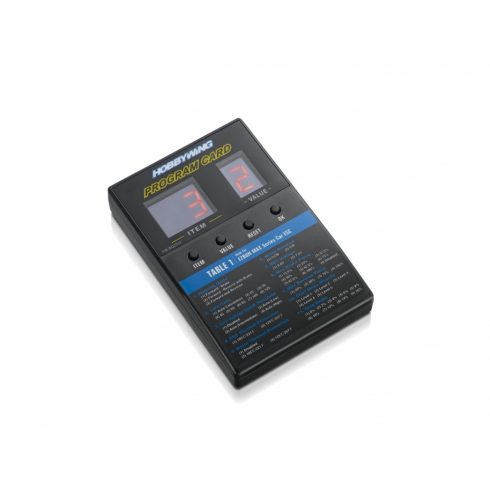

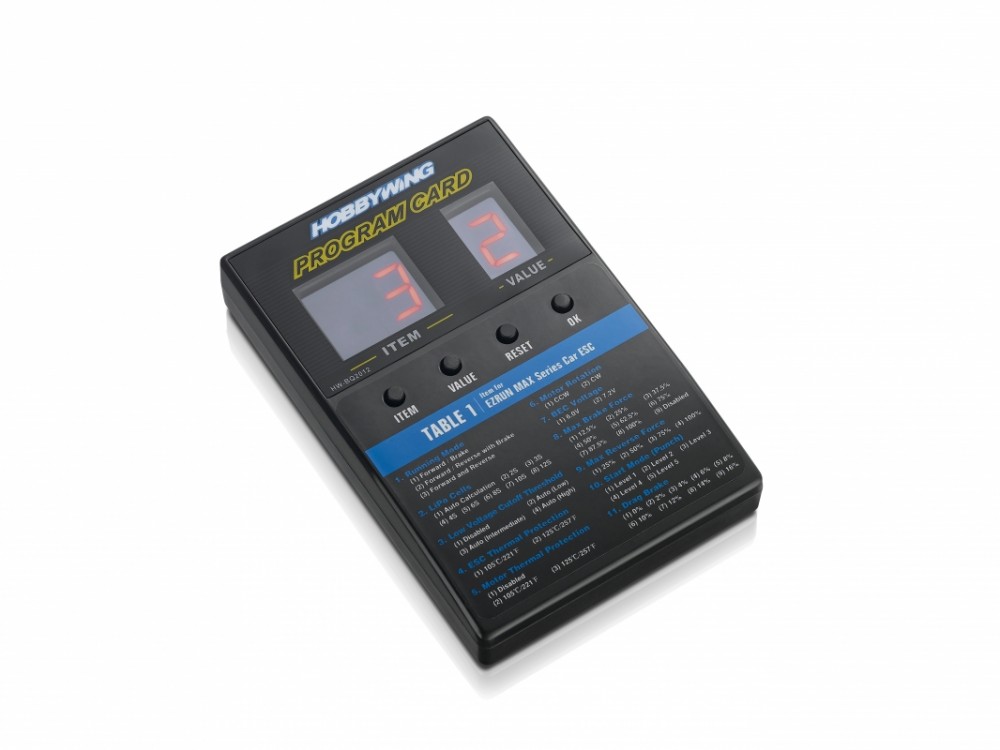

A kártya előlapján található négy gomb a programozásra szolgál. Segítségükkel kiválasztja a beállításhoz szükséges programfunkciókat ("ITEM") és beállítja azok értékét ( Az "OK" gomb megerősíti a változtatást és elküldi a vezérlőnek, a "RESET" gombbal minden beállítás törölhető, ill. az összes értéket visszaállítja a gyári alapértékekre. A program funkció száma a bal oldalon látható a kétjegyű LED kijelzőn ("ITEM"), a funkció értéke a jobb oldali egyjegyű LED kijelzőn ("VALUE") .
A szabályozó LED programozó kártyához való csatlakoztatásának módja a szabályozó típusától függ - attól függően, hogy BEC teljesítménystabilizátorral vagy OPTO szabályozóval ellátott szabályozóról van szó, továbbá van-e a szabályozónak speciális programozókábele vagy aljzatta. Csatlakoztatáskor kövesse a kártyához és a szabályozóhoz mellékelt utasításokat.

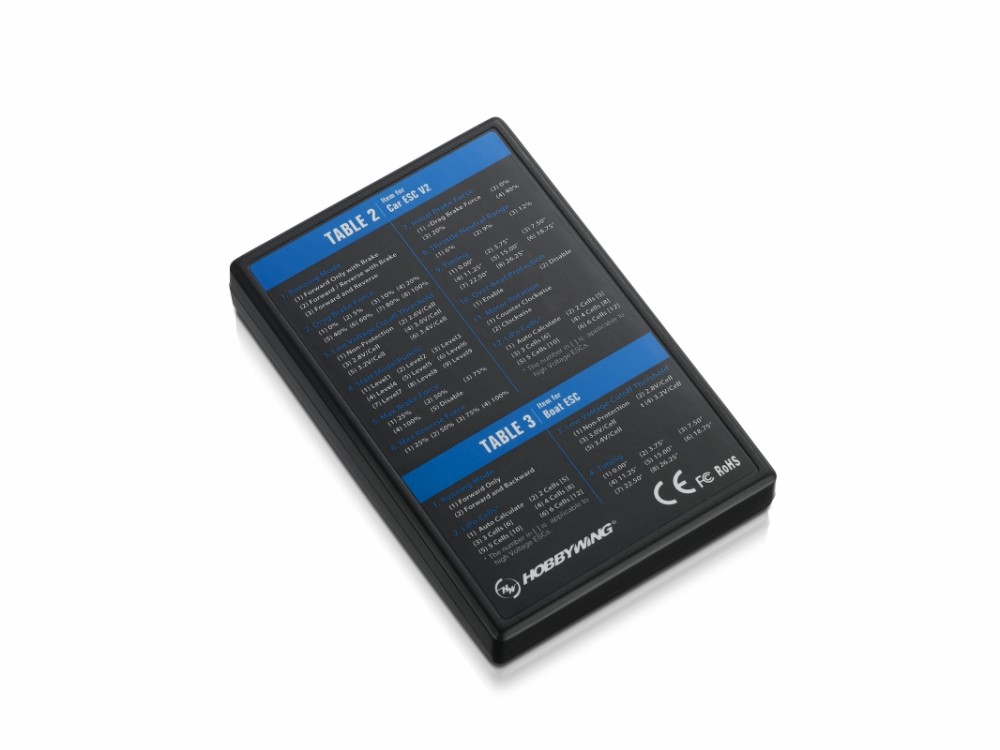

A funkciók és a beállítható értékek listája a kártya címkéjén található
"1. táblázat" - autós szabályzók
"2. táblázat" - repülős szabályzók
"3. táblázat" - hajós szabályzók
A funkciók részletes leírása a Hobbywing vezérlőkhöz mellékelt kézikönyvekben található.
Kompatibilis Hobbywing szabályzók
Platina V1/V2, FLYFUN V5 modellrepülőgépekhez és helikopterekhez
XERUN (a legtöbb), EZRUN és QUICKRUN autómodellekhez
SEAKING hajómodellekhez (nem Seaking Pro).
Műszaki paraméterek:
Működési feszültség: 4.8 - 8.4V
Hossz: 88mm
Szélesség: 58mm
Magasság: 14mm
Súly: 40g
