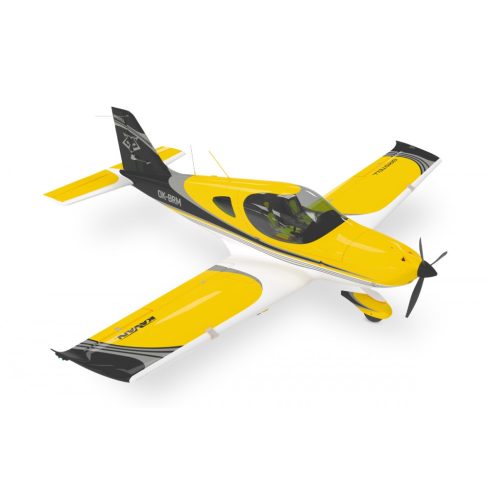

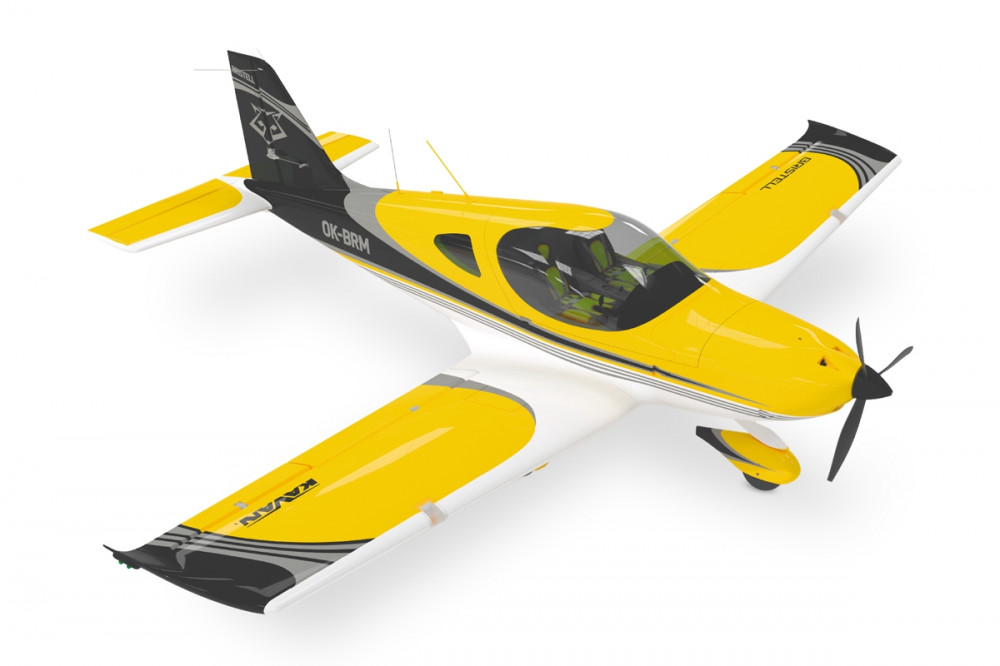

KAVAN Bristell B23 1600 mm PMP szett, Sárga
2009-ben a neves repülőgép tervező, Milan Bříštela fiával, Martinnal megalapította a BRM AERO s.r.o. céget. Legelső gépük a Bristell Classic, egy kétüléses, alsószárnyas repülőgép ultrakönnyű háromkerekű futóművel. A gép hatalmas sikert aratott! (több mint 600 db repül világszerte).A legújabb verzió a Bristell B23, egy teljesen fém kétüléses, alsószárnyas gyakorló repülőgép, kompozit futóművel. Az EASA CS-23/US 14 CFR (FAR) Part 23 szerint tanúsítva.

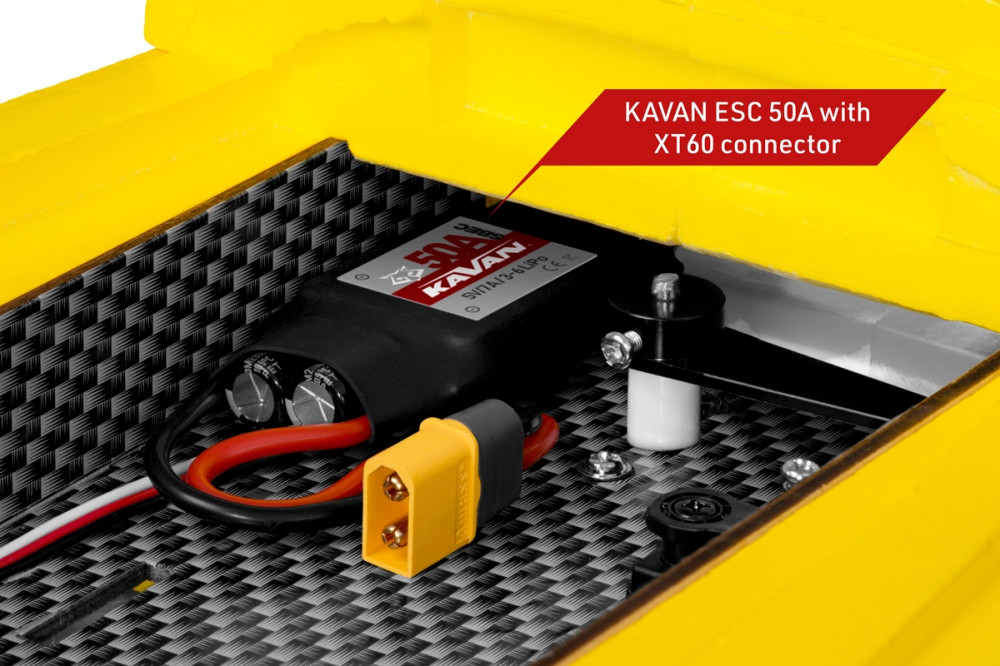

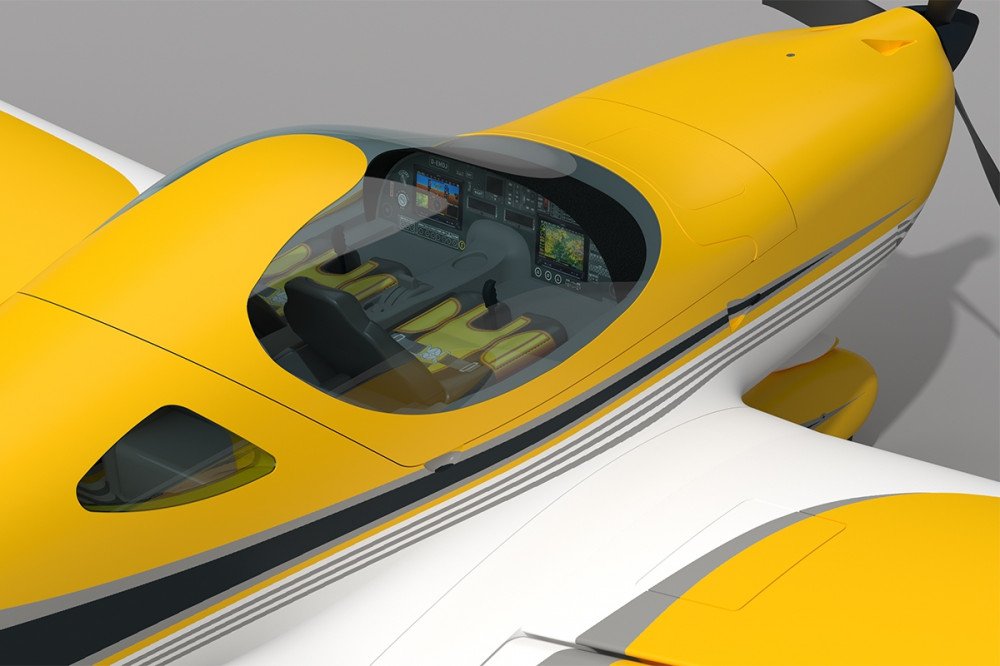

A modell teste rendkívül ellenálló EPO habból (extrudált poliolefin) készült, karbon megerősítésekkel. Az orrban egy C3548-800 AC villanymotor 10x6"-os három tollú légcsavarral és egy KAVAN R-50SB szabályozó van beépítve, erős BEC teljesítmény stabilizátorral, amely a fedélzeten lévő 7 szervó meghajtásához szükséges. Az utastér burkolata levehető, elöl csappal, hátul két mechanikus retesszel rögzíthető. A kabinfülke alatt elegendő helyet van a meghajtó akkumulátorának és a vevőegységnek.

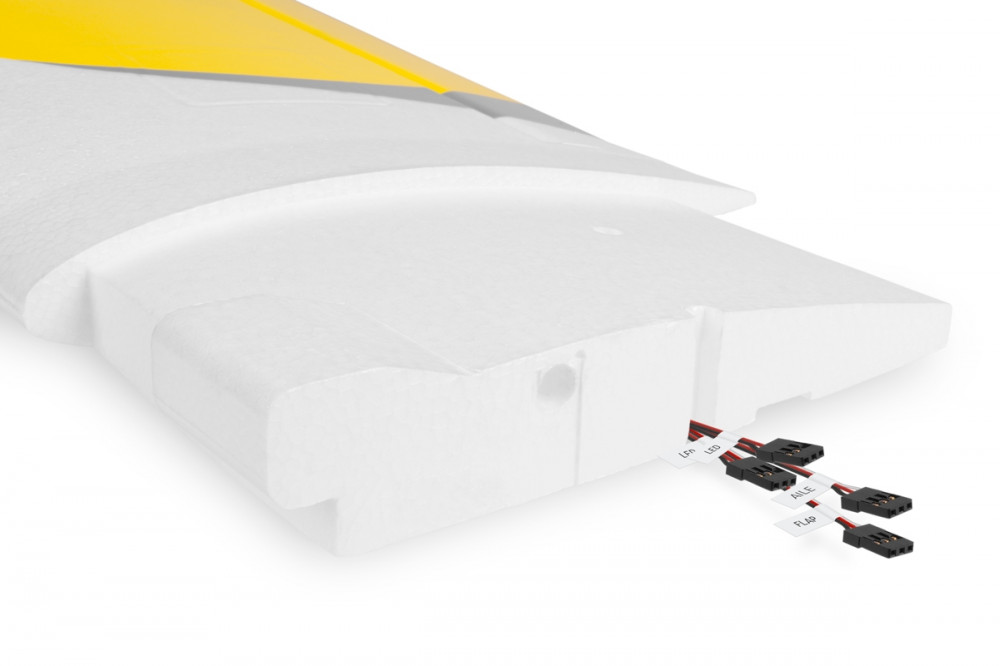

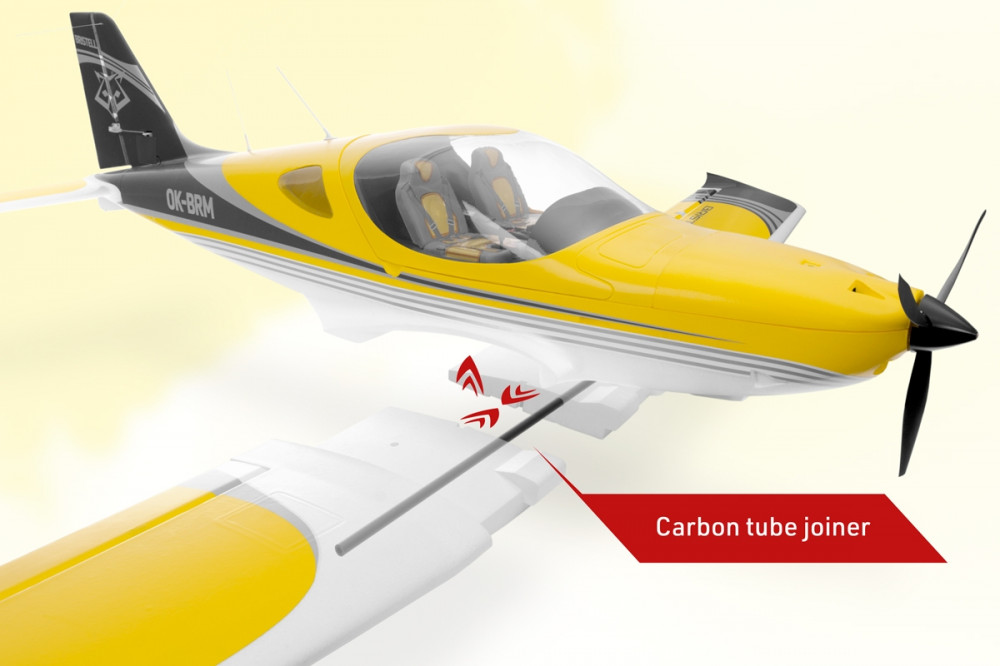

A modell EPO habszivacs szárnya kétrészes, karbon betétekkel és széncső csesztertonnal ellátva. A csűrőket és a fékszárnyakat egymástól függetlenül két szervó vezérli, rövid egyenes huzal rudakkal. A szárnyakban funkcionális helyzet és leszálló LED-lámpák is vannak.
A farok felülete szintén EPO habból készült. Az oldalkormány szervója a gerincben, a magassági szervója a vízszintes stabilizátorban található. A kormányokat rövid egyenes huzal rudak vezérlik.

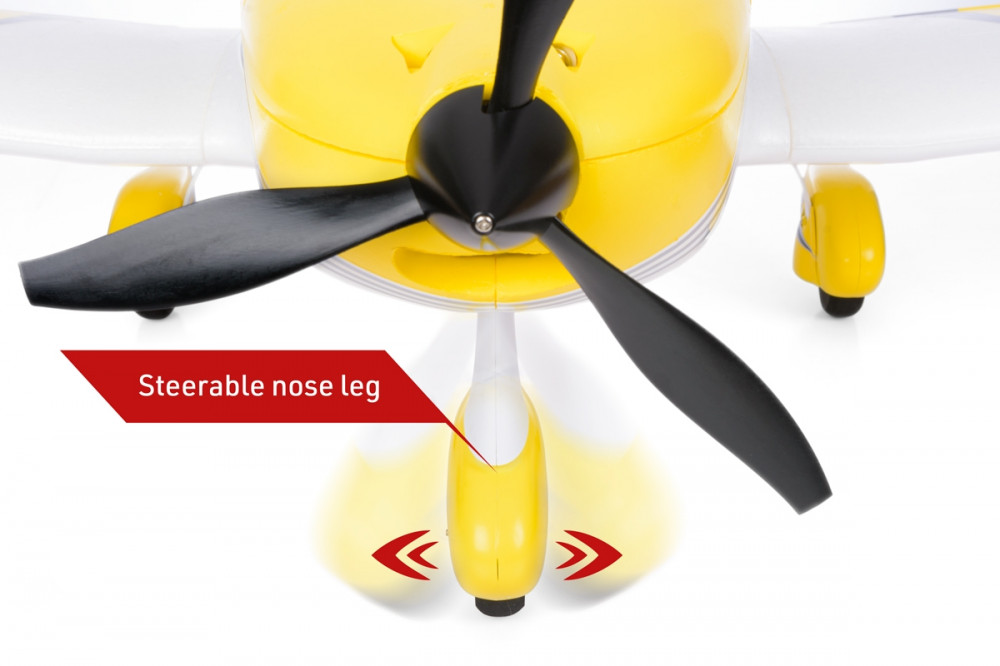

A duraluminium futómű egy kormányozható orrfutóval rendelkezik. Minden kerék elegáns aerodinamikai borítással van felszerelve.
A modellt C3548-800 osztályú AC motor hajtja, 50 A-es KAVAN R-50SB szabályozóval.
Az áramellátáshoz egy 2600-3300 mAh kapacitású négycellás LiPo kell, legalább 30C teherbírással.

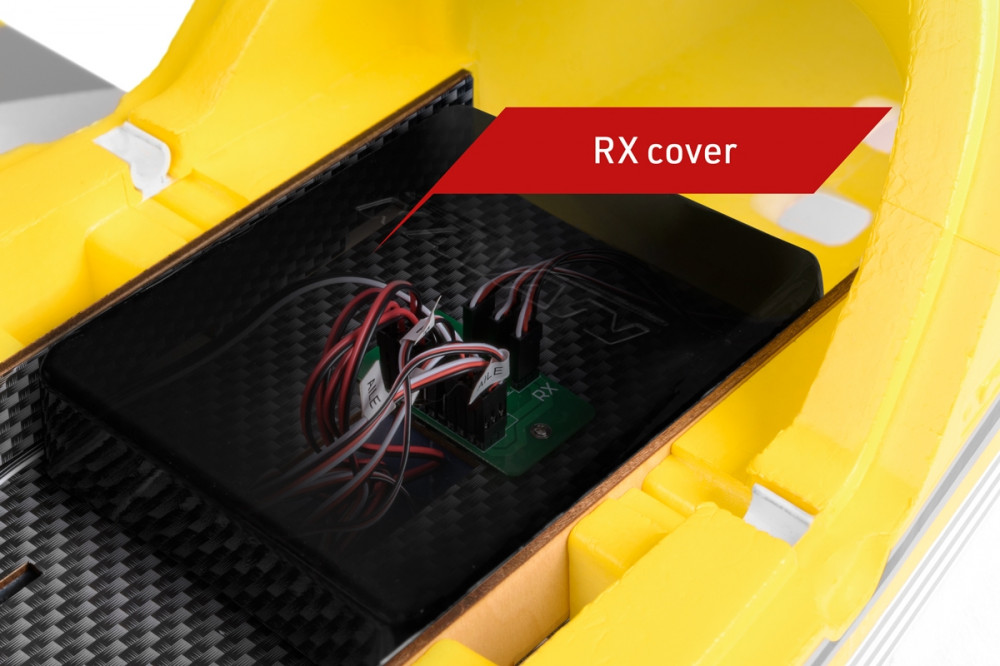

A modell vezérléséhez egy hatcsatornás RC szett is használható speciális funkciók nélkül - az alapváltozatban a csűrők, a szárnyak, a kormány és a szervó orrlábak csak egy csatornára csatlakoznak a beépített csatlakozó kártya segítségével. A tábla a LED-lámpákat is biztosítja.
Az ideális természetesen egy hétcsatornás RC készlet használata, amely lehetővé teszi a csűrők és fékszárnyak független vezérlését két szervóval, Erre alkalmasak a kedvező árú Radiolink AT9S vagy AT10II vagy Futaba T6K vagy T10J. Ebben az esetben négy különálló (15-30 cm-es) hosszabbítókábellel kell a csűrőt és a féklap szervót csatlakoztatni.
Természetesen a kézikönyv tartalmaz egy részletes táblázatot a kormányfelületek kitéréseinek ajánlott beállítására, amellyel könnyedén fel lehet készíteni a B23-at a berepülésre.

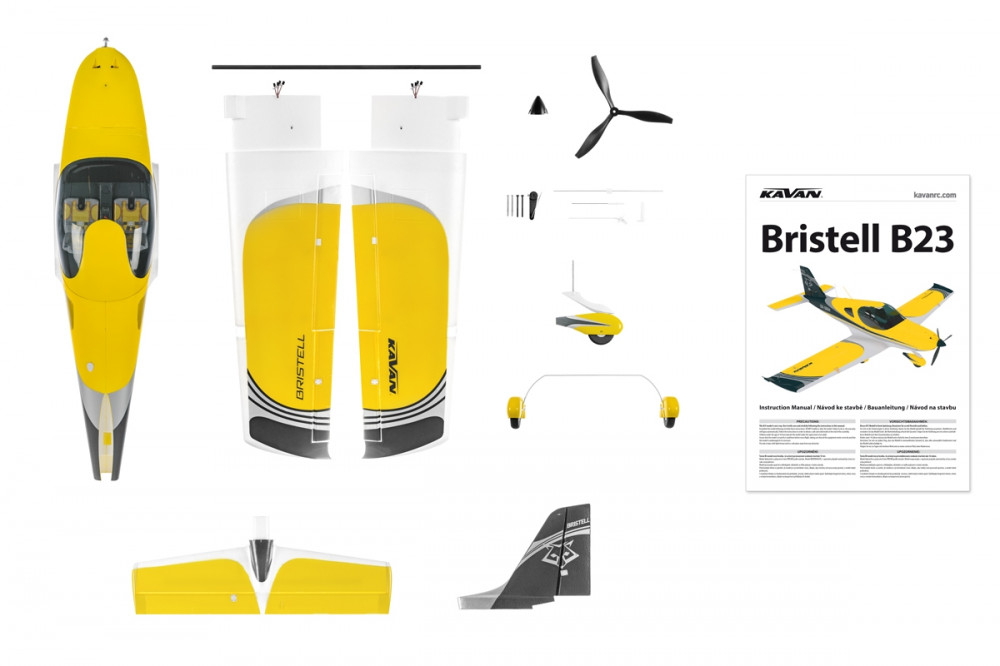

A PNP készlet tartalma: kész törzs, szárny és farok EPO habból beépített motorral, propeller, vezérlő, 7 szervó és LED lámpa, használati utasítás.
Műszaki adatok:
| Fesztáv |
1600 mm |
| Hossz |
1151 mm |
| Súly |
2100 g |
| Szárny területe |
36.8 dm2 |
| Ellenőrzött funkciók |
S,V,K(2),M,F(2), |
| Építési nehézség |
S0,S1 |
| A pilótavezetés nehézsége |
P2 |
Hajtás:
| Motor |
*C3548-800 |
| Szabályozó |
*KAVAN R-50SB |
| Propeller |
*10x6" háromszárnyú |
| Akkumulátor |
KAVAN 14.8V 2600 mAh 40/80C ég KAVAN 14.8V 3300 mAh 40/80C |
| Szervók |
*7x mikro |
| RC készlet |
min. 6 csatorna, ideális a 7 csatorna |
| *-al jelöltek a PNP készlet része |
