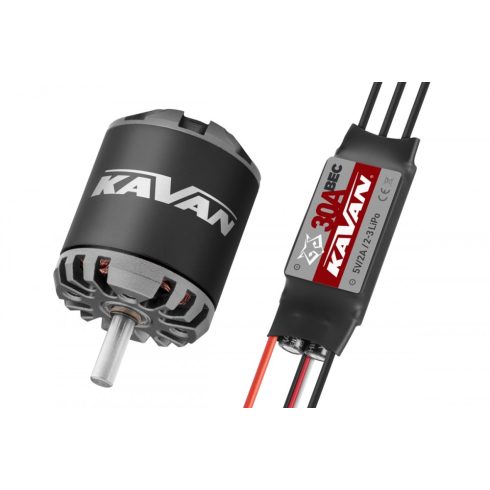

KAVAN Combo szett, C2836-850 Motor + KAVAN R-30B szabályzó.
Váltóáramú Outrunner villanymotor kombi készlet 30 A-es szabályozóval repülőgépmodellekhez Vitorlázó 1050g, Tréner 900g, Akro 800g, 3D 600g, KV850 rpm, tápegység Lipó 2-4s, motor tengely: 4mm
KAVAN C2836-850 Brushless Motor
A KAVAN C motorok nagy teljesítményű, kefe nélküli, tizennégy pólusú villanymotorok forgó házzal ("outrunner"). Kiváló elektromos tulajdonságokkal, kifinomult felépítéssel és kiváló gyártási folyamattal készülnek. Nagyon jó választást szabadidős modelljeihez, kiváló teljesítményparaméterekkel, jó hatásfokkal és kedvező áron. Alacsony fordulatszámú, nagy nyomatékú motorok, amelyek képesek megbirkózni a nagy átmérőjű légcsavarokkal.
| Motor jelölési rendszer: CxxYY-zzzz |
| C - AC motor forgó házzal ("outrunner") |
| xx - motor átmérője mm-ben |
| YY - motorhossz mm-ben |
| zzzz - fordulatok száma voltonként (rpm V-n), "KV" |
A KAVAN C2836-850 egy váltóáramú motor, amelyet kisebb, legfeljebb 1050 g tömegű modellek meghajtására terveztek, 2-4 cellás Lipó akkumulátorral működik. Kiválóan alkalmas olyan modellekhez, mint a Multiplex Easy Glider és hasonló könnyű motoros vitorlázók, általában a lassabb, 3D akrobatikus gépekhez, ahol a nagyobb átmérőjű, kisebb sebességű propellerek használnak.
Motorrögzítés : A KAVAN C2836-850 első és hátsó rögzítésre készült. A motor eleje mögé történő elülső rögzítéshez használjon legalább két (szemközti) vagy négy M3-as csavart, amelyek 3-4 mm-en belül benyúlnak be a motorba. A motor elején található rögzítőcsavarok furatai szabályosan 180°-ban vannak elhelyezve 16 és 19 mm átmérőjű körökön. A motor tartófalának 3 mm-es rétegelt lemezből kell készülnie. A hátsó rögzítőkészlet (rögzítőkereszt, propellertartó a hátsó szereléshez) a motorhoz tartozik.
A motorkészlet tartalma: C2836-850 motor forrasztott 3,5 mm-es aranyozott csatlakozókkal, hátsó rögzítőkészlet, használati utasítás.
| Tápegység Lipó cellák |
2 - 4s |
| Otáčky na Volt [ot./min/V] |
850KV |
| Max. teljesítmény (30 s / 4S LiPo) |
200W |
| Üresjárati áram (2S) |
600mA |
| Max. csúcsáram (30 s) |
18 A |
| Átmérő |
27.8mm |
| Hossz |
37mm |
| Tengely átmérő |
4mm |
| Súly |
67g |
| Tekercsek száma |
14 |
| Időzítés [°] |
15 - 25 |
| Regulátor |
25 - 30A |
| Vitorlázógép súlyig |
1050g |
| Tréner súlyig |
900g |
| Acrobat súlyig |
800g |
| 3D |
600g |
| Ajánlott propeller |
3S: 11x5-7" |
|
4S: 9x5-6" |
KAVAN 30A szabályzó (5V 2A BEC)
Programozható AC vezérlő repülőgép modellekhez. Állandó áramerősség 30A (csúcs 40A), tápegység 2-3 LiPo, BEC 5V/2A, tömeg 37g, méretek 68x25x8mm.
Programozható mikroprocesszoros vezérlők háromfázisú motorokhoz, melyeket a legkorszerűbb félvezető technológiával terveztek. Egyszerű, gyors áttekinthető programozás a KAVAN R LED programozókártyával (külön megvásárolható).
A VEZÉRLŐ LEÍRÁSA ÉS FUNKCIÓI
Rendkívül alacsony belső ellenállás az új generációs MOSFET tranzisztoroknak köszönhetően.
Alkalmas a 2-3S LiPo / Li-ion akkumulátorral vagy 5-9 NiCd / NiMH cellával működő repülőgépek váltóáramú motorjainak túlnyomó többségéhez.
Tápellátáshoz NiCd, NiMH, LiPo, Li-ion akkumulátorokról
Lineáris teljesítménystabilizátor BEC 5,0 V 2 A terhelhetőségig.
Állítható időzítés az adott motorhoz való optimális alkalmazkodás érdekében.
Állítható feszültségvédelem - a motor lekapcsolása, ha a tápfeszültség csökken.
Biztonságos indítás (bekapcsoláskor megakadályozza a motor beindulását).
Túlterhelés elleni védelem (amikor a hőmérséklet eléri a 110 °C-ot, a szabályozó korlátozza a teljesítményt).
Automatikus gázelvétel a vezérlőjel elvesztésekor.
Folyamatos lineáris gázszabályozás.
Egyszerű programozás és beállítás a KAVAN R jeladó vagy LED programozókártya segítségével.
Gáztartomány kalibrálása az RC készlet vezérlőjeléhez való tökéletes alkalmazkodás érdekében.
PROGRAMOZHATÓ FUNKCIÓK
Programozható fék (Ki - Be).
Opcionális elemtípus (Li-pó vagy NiCd / NiMH).
Állítható motorlekapcsolási mód a tápfeszültség csökkenésekor (teljesítménycsökkentés vagy azonnali lekapcsolás).
Állítható határfeszültség a motor leválasztásához - feszültségvédelem az akkumulátor túlzott lemerülése ellen. (Lítium akkumulátor: 2,85 V / cella, 3,15 V / cella, 3,3 V / cella NiXX akkumulátor: 0% / 50% / 65% a kezdeti feszültség értékéhez képest.)
A vezérlő beállításainak visszaállítása a gyári alapbeállításokra.
Állítható időzítés (előre) - a nagyobb hatékonyság és az optimális motor-adaptáció érdekében - Alacsony (3,75 °), Közepes (15 °), Magas (26,25 °)
Állítható lágyindítás sebességváltós és helikoptermotorokhoz három fokozatban: Normál (300 ms) / Lágy (1,5 s) / Szuperlágy (3 s).
A VEZÉRLŐ VÉDELMI FUNKCIÓI
Indítás elleni védelem: Ha a motor nem indul be 2 másodpercen belül a gázkar feltolása után, a vezérlő leállítja a motort.
Hővédelem: Ha a szabályozó hőmérséklete meghaladja a 110 °C-ot, a vezérlő korlátozza a kimeneti teljesítményt.
Jelvesztész: A vezérlő korlátozza a teljesítményt, ha a jel 1 másodpercig hiányzik; ha több mint 2 másodperc után hiányzik a jel, a motor teljesen leáll.
Tipp: A vezérlő első bekapcsolásakor először kalibrálja a gázt az utasításoknak megfelelően. Csak ezután lehet a vezérlőt használni és más paramétereket beállítani a KAVAN R adó vagy LED programozókártya segítségével.
Felhasználás: Repülőgép, helikopter
Típus: váltóáramú
Folyamatos áram: 30A
Max. csúcsáram: 40A
NiXX cella: 5 - 9
LiXX cella: 2 - 3
BEC feszültség: 5V
BEC büszke: 2A
Hossz: 68mm
szélesség: 25mm
Magasság: 8mm
Súly: 37g
Kiegészítő:
KAV32.42015
KAVAN programozó kártya
