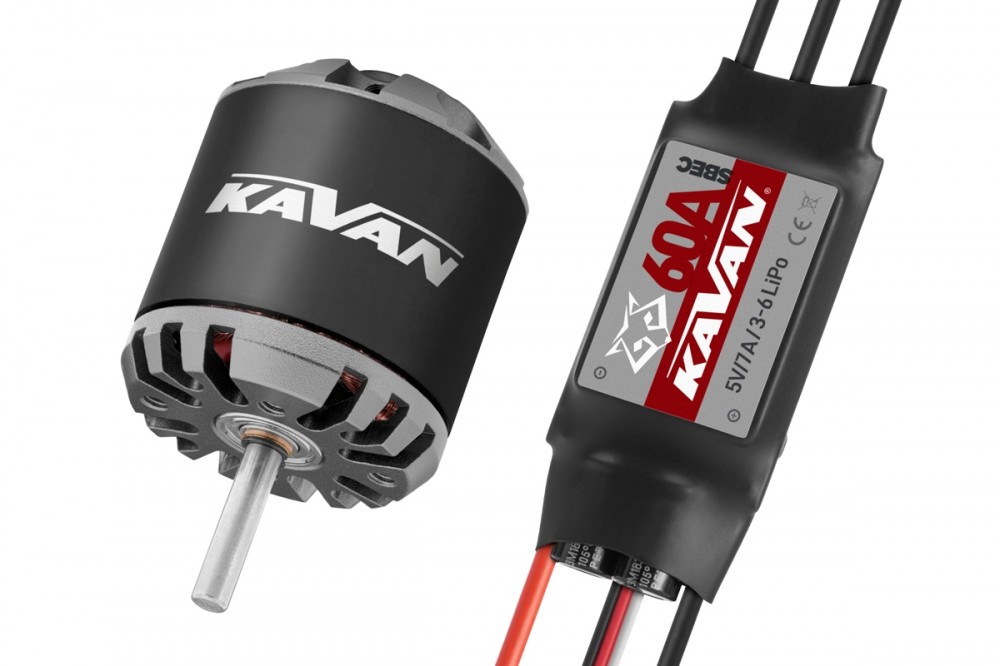

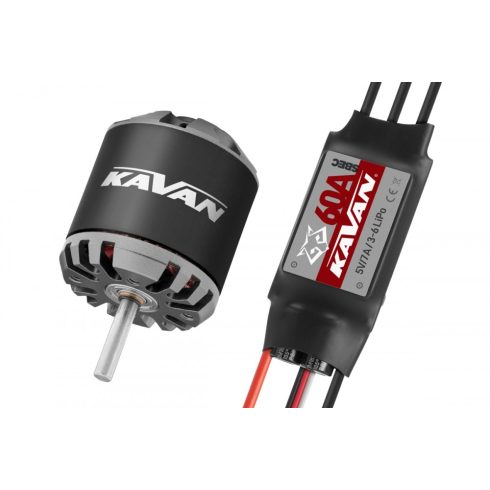

KAVAN Combo szett, C3542-1000 Motor + KAVAN R-60SB szabályzó.
AC Outrunner villanymotor kombi készlet 60 A SBEC szabályozóval, repülőgép modellekhez: Vitorlázó 2400g, Tréner 2300g, Akro 2000g, 3D 1500g, KV1000 rpm, tápegység Lipó 3-4s, tengely átmérő: 4,0 mm.
KAVAN C3542-1000 Brushless Motor
Váltóáramú villanymotor forgó házzal, repülőgép modellekhez: Vitorlázó 2400g, Tréner 2300g, Acro 2000g, 3D 1500g, KV1000 rpm, tápegység Lixx 3-4s, tengely átmérő: 4,0 mm.
A KAVAN C motorok nagy teljesítményű, kefe nélküli, tizennégy pólusú villanymotorok forgó házzal ("outrunner"), kiváló elektromos tulajdonságokkal, kifinomult felépítéssel és kiváló gyártási folyamattal.
Motor jelölési rendszer: CxxYY-zzzz
C - AC motor forgó házzal ("outrunner")
xx - motor átmérője mm-ben
YY - motorhossz mm-ben
zzzz - fordulatok száma (rpm), "KV"
A KAVAN C3542-1000 egy váltóáramú motor, amelyet legfeljebb 2400 g repülési tömegű modellek meghajtására terveztek, három vagy négycellás Li-pó akkumulátorral működik. Kiválóan alkalmas akrobatikus modellekhez és méretarányos modellekhez, mint például Classic EP, Acromaster, Stinson EP, Piper Cub EP 1520 mm a Phoenix, 2,5-3 m-es termikus vitorlázógépek stb.

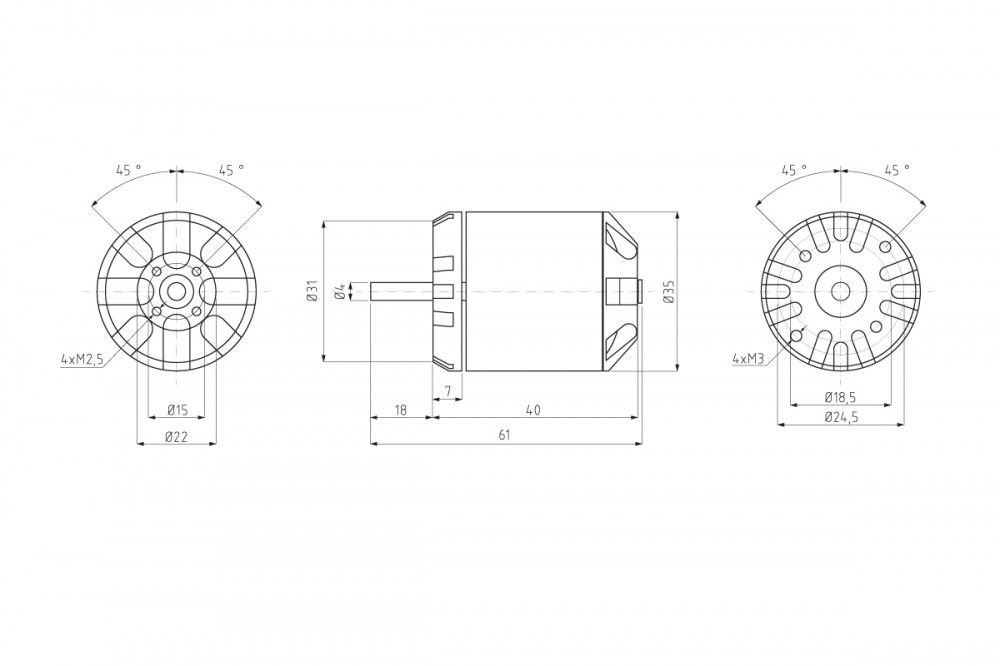

Motorrögzítés : A KAVAN C3542-1000 első és hátsó rögzítésre készült. Ha a motort hátsó felületre szereli használjon négy M3-as csavart, amelyek 4-5 mm-rel benyúlnak a motor elejébe. A motor elején található rögzítőcsavarok furatai szabályosan 180°-ban vannak elhelyezve 25 és 19 mm átmérőjű körökön. A motor tűzfalának 4-5 mm-es rétegelt lemezből kell készülnie. A hátsó rögzítőkészlet (rögzítőkereszt, propellertartó a hátsó szereléshez) a motorhoz tartozik.
A motorkészlet tartalma: C3542-1000 motor kábelekkel forrasztott 3,5 mm-es aranyozott csatlakozókkal, hátsó szerelőkészlet, használati utasítás.
Tápegység Lipó: 3 - 4 cella
Fordulatszám: 1000 1/perc
Max. teljesítmény (30 s / 4S LiPo) 500W
Áramfelvétel: (3S) 23A
Max. csúcsáram (30 sec) 45A
Átmérő: 35mm
Hossz: 42mm
Tengely átmérő: 4mm
Súly: 140g
Tekercszám: 14
Időzítés [°] 15 - 25
Ajánlott szabályzó: 50 - 60A
Alkalmazható:
Vitorlázógép súlyig: 2400g
Tréner súlyig: 2300g
Acrobat: 2000g
3D: 1500g
Ajánlott propeller 3S: 13 x 5-6" 4S: 11 x 5-6"
KAVAN 60A szabályzó (5V 7A BEC)
Programozható AC vezérlő repülőgép modellekhez. Állandó áramerősség 60A (csúcs 80A), tápegység 3-6 LiPo, BEC 5V/7A, tömeg 63g, méretek 77x35x14mm.
Programozható mikroprocesszoros vezérlők háromfázisú motorokhoz, melyeket a legkorszerűbb félvezető technológiával terveztek. Egyszerű, gyors áttekinthető programozás a KAVAN R LED programozókártyával (külön megvásárolható).
A VEZÉRLŐ LEÍRÁSA ÉS FUNKCIÓI
Rendkívül alacsony belső ellenállás az új generációs MOSFET tranzisztoroknak köszönhetően.
Alkalmas a 3-6S LiPo / Li-ion akkumulátorral működő repülőgépek váltóáramú motorjainak túlnyomó többségéhez.
Tápellátáshoz LiPo, Li-ion akkumulátorokról
Lineáris teljesítménystabilizátor BEC 5,0 V 7 A terhelhetőségig.
Állítható időzítés az adott motorhoz való optimális alkalmazkodás érdekében.
Állítható feszültségvédelem - a motor lekapcsolása, ha a tápfeszültség csökken.
Biztonságos indítás (bekapcsoláskor megakadályozza a motor beindulását).
Túlterhelés elleni védelem (amikor a hőmérséklet eléri a 110 °C-ot, a szabályozó korlátozza a teljesítményt).
Automatikus gázelvétel a vezérlőjel elvesztésekor.
Folyamatos lineáris gázszabályozás.
Egyszerű programozás és beállítás a KAVAN R jeladó vagy LED programozókártya segítségével.
Gáztartomány kalibrálása az RC készlet vezérlőjeléhez való tökéletes alkalmazkodás érdekében.
PROGRAMOZHATÓ FUNKCIÓK
Programozható fék (Ki - Be).
Opcionális elemtípus (Li-pó vagy NiCd / NiMH).
Állítható motorlekapcsolási mód a tápfeszültség csökkenésekor (teljesítménycsökkentés vagy azonnali lekapcsolás).
Állítható határfeszültség a motor leválasztásához - feszültségvédelem az akkumulátor túlzott lemerülése ellen. (Lítium akkumulátor: 2,85 V / cella, 3,15 V / cella, 3,3 V / cella NiXX akkumulátor: 0% / 50% / 65% a kezdeti feszültség értékéhez képest.)
A vezérlő beállításainak visszaállítása a gyári alapbeállításokra.
Állítható időzítés (előre) - a nagyobb hatékonyság és az optimális motor-adaptáció érdekében - Alacsony (3,75 °), Közepes (15 °), Magas (26,25 °)
Állítható lágyindítás sebességváltós és helikoptermotorokhoz három fokozatban: Normál (300 ms) / Lágy (1,5 s) / Szuperlágy (3 s).
A VEZÉRLŐ VÉDELMI FUNKCIÓI
Indítás elleni védelem: Ha a motor nem indul be 2 másodpercen belül a gázkar feltolása után, a vezérlő leállítja a motort.
Hővédelem: Ha a szabályozó hőmérséklete meghaladja a 110 °C-ot, a vezérlő korlátozza a kimeneti teljesítményt.
Jelvesztész: A vezérlő korlátozza a teljesítményt, ha a jel 1 másodpercig hiányzik; ha több mint 2 másodperc után hiányzik a jel, a motor teljesen leáll.
Tipp: A vezérlő első bekapcsolásakor először kalibrálja a gázt az utasításoknak megfelelően. Csak ezután lehet a vezérlőt használni és más paramétereket beállítani a KAVAN R adó vagy LED programozókártya segítségével.
Felhasználás: Repülőgép, helikopter
Típus: váltóáramú
Folyamatos áram: 60A
Max. csúcsáram: 80A
Lipó cella: 3 - 6
BEC feszültség: 5V
BEC büszke: 7A
Hossz: 77mm
szélesség: 35mm
Magasság: 14mm
Súly: 63g
Kiegészítő:
KAV32.42015
KAVAN programozó kártya
