A KAVAN C motorok nagy teljesítményű, kommutátor nélküli ("kefe nélküli") tizennégy pólusú villanymotorok forgó házzal ("outrunner"). Kiváló elektromos tulajdonságokkal, kifinomult felépítéssel és minőségi gyártási technológiával rendelkeznek. Nagyon jó választást jelentenek szabadidő-sport modelljei vezetéséhez, kiváló teljesítményparaméterekkel, jó hatásfokkal és kedvező áron. Alacsony fordulatszámú, nagy nyomatékú motorok.
| Motor jelölési rendszer: CxxYY-zzzz |
| C - AC motor forgó házzal ("outrunner") |
| xx - motor átmérője mm-ben |
| YY - motorhossz mm-ben |
| zzzz - fordulatok száma voltonként (rpm/V), "KV" |

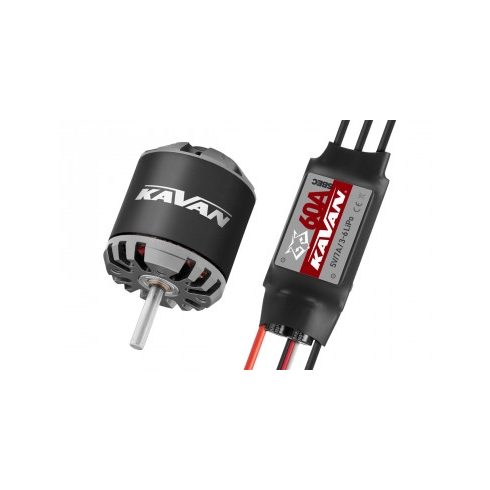

A KAVAN C3542-1250 egy váltakozó áramú motor, amelyet legfeljebb 2200 g repülési tömegű modellek meghajtására terveztek háromcellás vagy négycellás Li-pó akkumulátorral. Tökéletesen alkalmas motoros műrepülő modellekhez és makettekhez, mint a Classic EP, Acromaster, Stinson EP, Piper Cub EP 1520 mm a Phoenixtől, agilis kétméteres motoros vitorlázógépekhez, mint például a Filip 600 Sport, Multiplex Cularis, 2,5-3 m-es termikus vitorlázógépekhez stb.

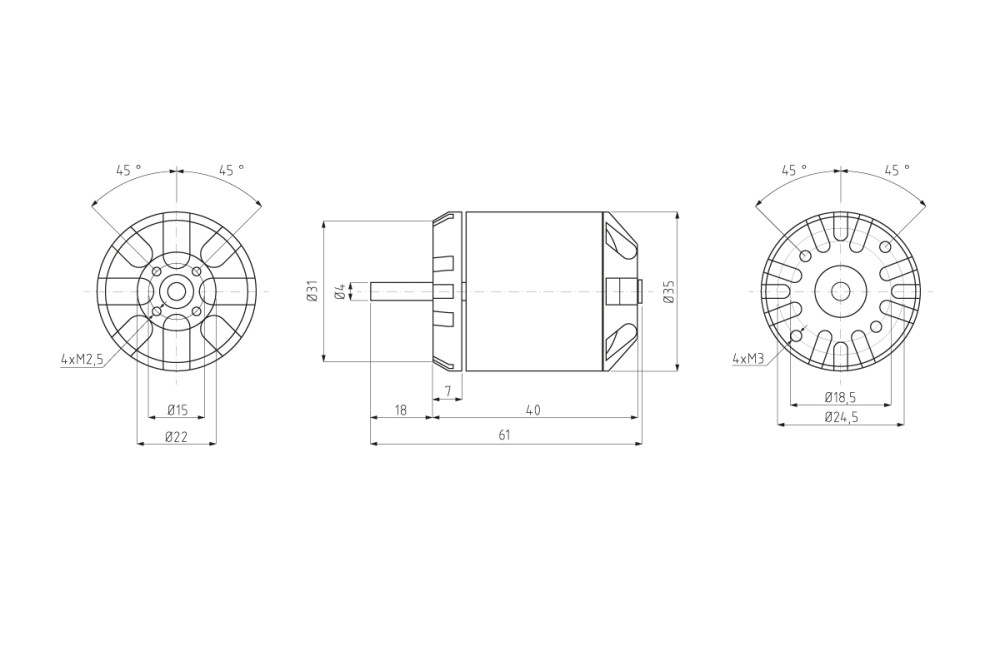

Motorrögzítés: A KAVAN C3542-1250 első és hátsó rögzítésre is alkalmas. A motor homlokzata mögé történő elülső rögzítéshez használjon négy M3-as csavart, amelyek 4-5 mm-re nyúlnak be a motor homlokzatába. A 25 és 19 mm átmérőjű körökön szabályosan 180°-os lyukpárok vannak a motor elején a rögzítőcsavarokhoz. A motor tűzfalának 4-5 mm-es repülőgép minőségű rétegelt lemeznek kell lennie. A hátsó rögzítéshez szükséges készletet (rögzítő kereszt, propeller tartó a hátsó rögzítéshez) a motorral együtt szállítjuk.
A motorkészlet tartalma: C3542-1250 motor kábelekkel forrasztott 3,5 mm-es aranyozott csatlakozókkal, hátsó rögzítőkészlet, kézikönyv.
| LiXX cellás tápegység |
3-4 cella |
| Fordulatszám / volt [rpm/V] |
1250KV |
| Max. teljesítmény (30 s/4S LiPo) |
610W |
| Alap terhelési áram (3S) |
3.6A |
| Max. csúcsáram (30 s) |
55A |
| Átmérő |
35mm |
| Hossz |
42mm |
| Tengely átmérő [mm] |
4mm |
| Súly |
140g |
| Pólusok száma |
14 |
| Időzítés [°] |
15-25 |
| Szabályozó |
50-60A |
| Vitorlázógép súlyig |
2200g |
| Edző |
2100g |
| Akrobatikus |
1800g |
| 3D |
1200g |
| Ajánlott propeller |
3S: 10x5-6" |
|
4S: 9x5-6" |

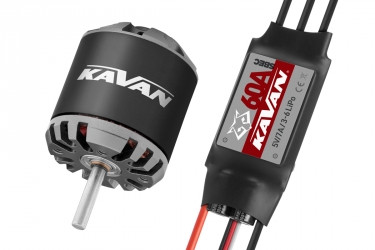

KAVAN 60A szabályzó (5V 7A BEC)
Programozható AC vezérlő repülőgép modellekhez. Állandó áramerősség 60A (csúcs 80A), tápegység 3-6 LiPo, BEC 5V/7A, tömeg 63g, méretek 77x35x14mm.
Programozható mikroprocesszoros vezérlők háromfázisú motorokhoz, melyeket a legkorszerűbb félvezető technológiával terveztek. Egyszerű, gyors áttekinthető programozás a KAVAN R LED programozókártyával (külön megvásárolható).
A VEZÉRLŐ LEÍRÁSA ÉS FUNKCIÓI
Rendkívül alacsony belső ellenállás az új generációs MOSFET tranzisztoroknak köszönhetően.
Alkalmas a 3-6S LiPo / Li-ion akkumulátorral működő repülőgépek váltóáramú motorjainak túlnyomó többségéhez.
Tápellátáshoz LiPo, Li-ion akkumulátorokról
Lineáris teljesítménystabilizátor BEC 5,0 V 7 A terhelhetőségig.
Állítható időzítés az adott motorhoz való optimális alkalmazkodás érdekében.
Állítható feszültségvédelem - a motor lekapcsolása, ha a tápfeszültség csökken.
Biztonságos indítás (bekapcsoláskor megakadályozza a motor beindulását).
Túlterhelés elleni védelem (amikor a hőmérséklet eléri a 110 °C-ot, a szabályozó korlátozza a teljesítményt).
Automatikus gázelvétel a vezérlőjel elvesztésekor.
Folyamatos lineáris gázszabályozás.
Egyszerű programozás és beállítás a KAVAN R jeladó vagy LED programozókártya segítségével.
Gáztartomány kalibrálása az RC készlet vezérlőjeléhez való tökéletes alkalmazkodás érdekében.
PROGRAMOZHATÓ FUNKCIÓK
Programozható fék (Ki - Be).
Opcionális elemtípus (Li-pó vagy NiCd / NiMH).
Állítható motorlekapcsolási mód a tápfeszültség csökkenésekor (teljesítménycsökkentés vagy azonnali lekapcsolás).
Állítható határfeszültség a motor leválasztásához - feszültségvédelem az akkumulátor túlzott lemerülése ellen. (Lítium akkumulátor: 2,85 V / cella, 3,15 V / cella, 3,3 V / cella NiXX akkumulátor: 0% / 50% / 65% a kezdeti feszültség értékéhez képest.)
A vezérlő beállításainak visszaállítása a gyári alapbeállításokra.
Állítható időzítés (előre) - a nagyobb hatékonyság és az optimális motor-adaptáció érdekében - Alacsony (3,75 °), Közepes (15 °), Magas (26,25 °)
Állítható lágyindítás sebességváltós és helikoptermotorokhoz három fokozatban: Normál (300 ms) / Lágy (1,5 s) / Szuperlágy (3 s).
A VEZÉRLŐ VÉDELMI FUNKCIÓI
Indítás elleni védelem: Ha a motor nem indul be 2 másodpercen belül a gázkar feltolása után, a vezérlő leállítja a motort.
Hővédelem: Ha a szabályozó hőmérséklete meghaladja a 110 °C-ot, a vezérlő korlátozza a kimeneti teljesítményt.
Jelvesztész: A vezérlő korlátozza a teljesítményt, ha a jel 1 másodpercig hiányzik; ha több mint 2 másodperc után hiányzik a jel, a motor teljesen leáll.
Figyelem: A vezérlő első bekapcsolásakor először kalibrálja a gázt az utasításoknak megfelelően. Csak ezután lehet a vezérlőt használni és más paramétereket beállítani a KAVAN R adó vagy LED programozókártya segítségével.
Felhasználás: Repülőgép, helikopter
Típus: váltóáramú
Folyamatos áram: 60A
Max. csúcsáram: 80A
LiXX cella: 3 - 6
BEC feszültség: 5V
BEC büszke: 7A
Hossz: 77mm
szélesség: 35mm
Magasság: 14mm
Súly: 63g
