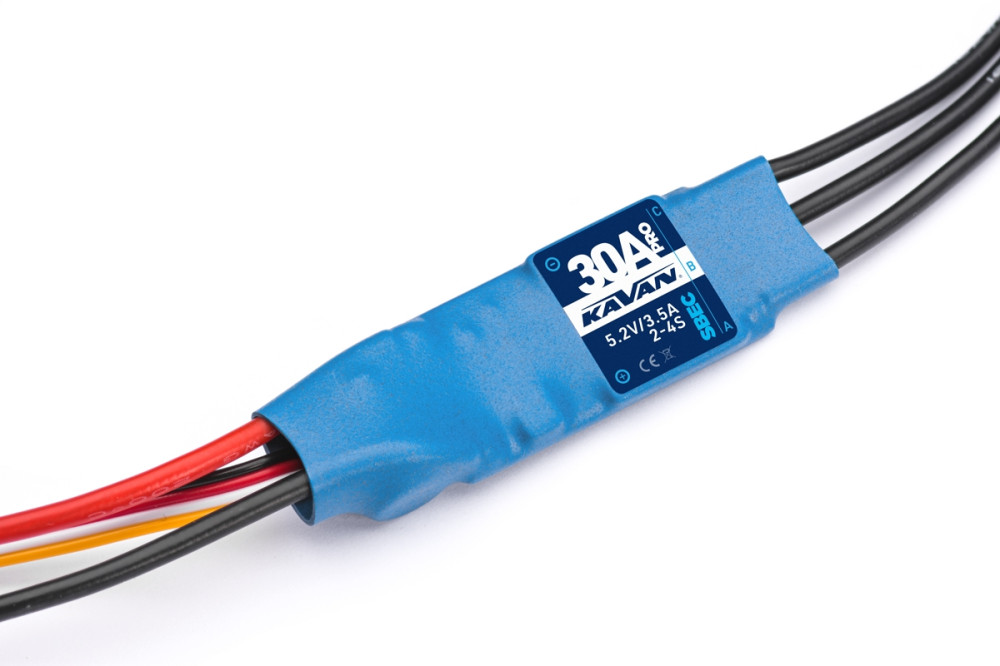

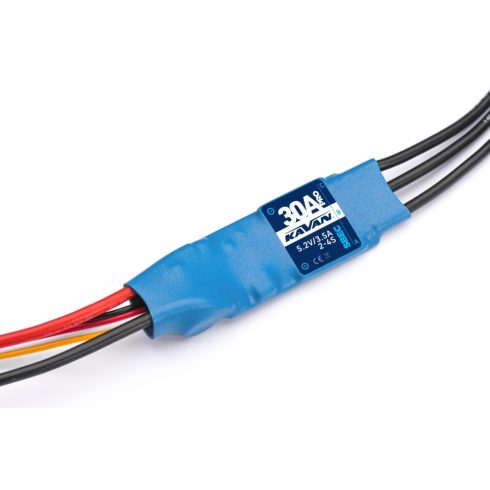

Kavan PRO-30SB 30A-es Szabályzó (5,2V/3,5A BEC)

ÚJ
Raktáron
Raktárkészlet:
2 db
Kavan PRO-30SB 30A-es Szabályzó (5,2V/3,5A BEC)
10 500 Ft
Kavan PRO-30SB 30A-es Szabályzó (5,2V/3,5A BEC)
Részletek

Kavan PRO-30SB 30A-es Szabályzó (5,2V/3,5A BEC)

Programozható mikroprocesszoros vezérlő érzékelő nélküli váltakozó áramú motorokhoz ("kefe nélküli") szabadidő és sportrepülőgép-modellekhez, amelyek LiPo/Li-ion/LiFe akkumulátorral működnek. Fejlett, optimalizált vezérlési technológiát használ, amely jelentősen javítja a gázreakciót és a teljesítményfokozat-vezérlés hatékonyságát. A vezérlő kialakítása a nagy és hosszú távú terhelhetőségre helyezi a hangsúlyt. A szabályozók nagy teljesítményű BEC kapcsolós tápfeszültség-stabilizátorral vannak felszerelve, választható kimeneti feszültséggel, amely biztosítja a vevő és a szervók tápellátását a meghajtó akkumulátorról. A vezérlő egyszerű beállításához speciális KAVAN PRO LED programozókártyát használnak, amely külön megvásárolható.

A SZABÁLYOZÓ LEÍRÁSA ÉS FUNKCIÓI

  • A vezérlő nagy teljesítményű, 32 bites ARM M4 mikroprocesszorral van felszerelve, amelynek órajele akár 72 MHz, kompatibilis a legtöbb AC motorral.
  • Alkalmas a 2-4S LiPo/Li-ion/LiFe akkumulátorral működő repülőgépek váltóáramú motorjainak túlnyomó többségéhez.
  • Speciális teljesítménystabilizátor a mikroprocesszorhoz a nagy interferenciaállóság és az irányítás elvesztésének kockázatának csökkentése érdekében.
  • Az optimalizált vezérlési technológia jelentősen javítja a fojtószelep reakcióját és a teljesítményfokozat szabályozási hatékonyságát, csökkenti a szabályozó hőmérsékletét.
  • Erőteljes kapcsolt BEC tápfeszültség stabilizátor 5,2 V kimeneti feszültséggel, 3,5 A folyamatosan terhelhető és 5 A csúcsértékkel. A BEC el van választva a szabályozó többi áramkörétől, akkor is képes fenntartani a megfelelő működését, ha a szabályozó MOSFET tranzisztoros tápkártyája leégett!
  • A Normal/Soft/Very Soft indítási módok alkalmasak normál légcsavaros repülőgépekhez, valamint turbinás modellekhez.

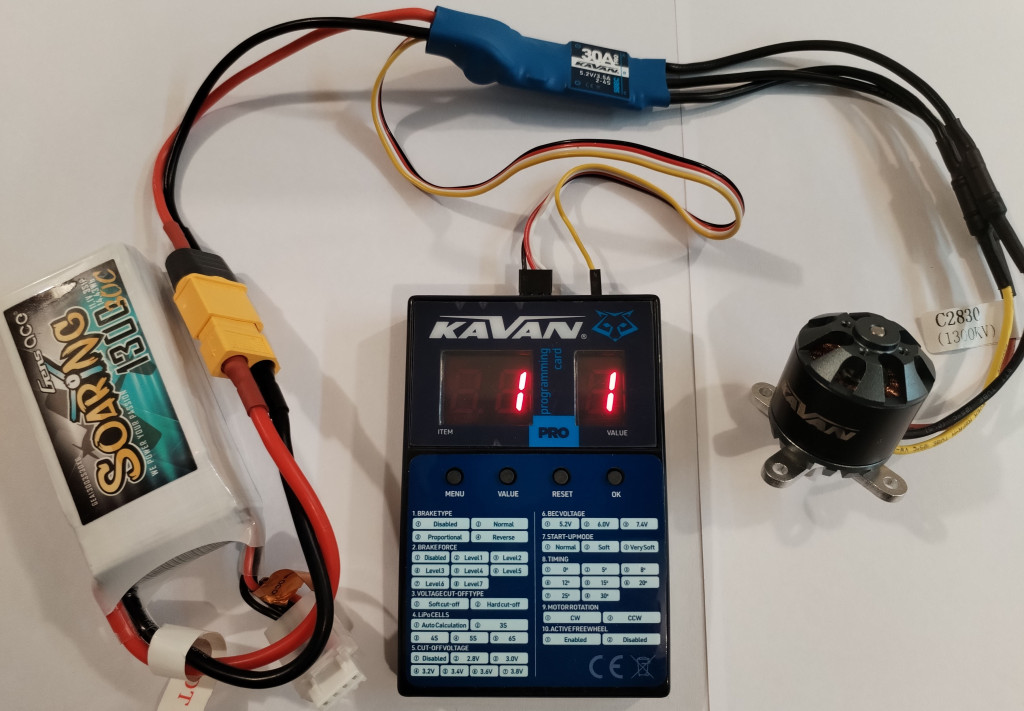

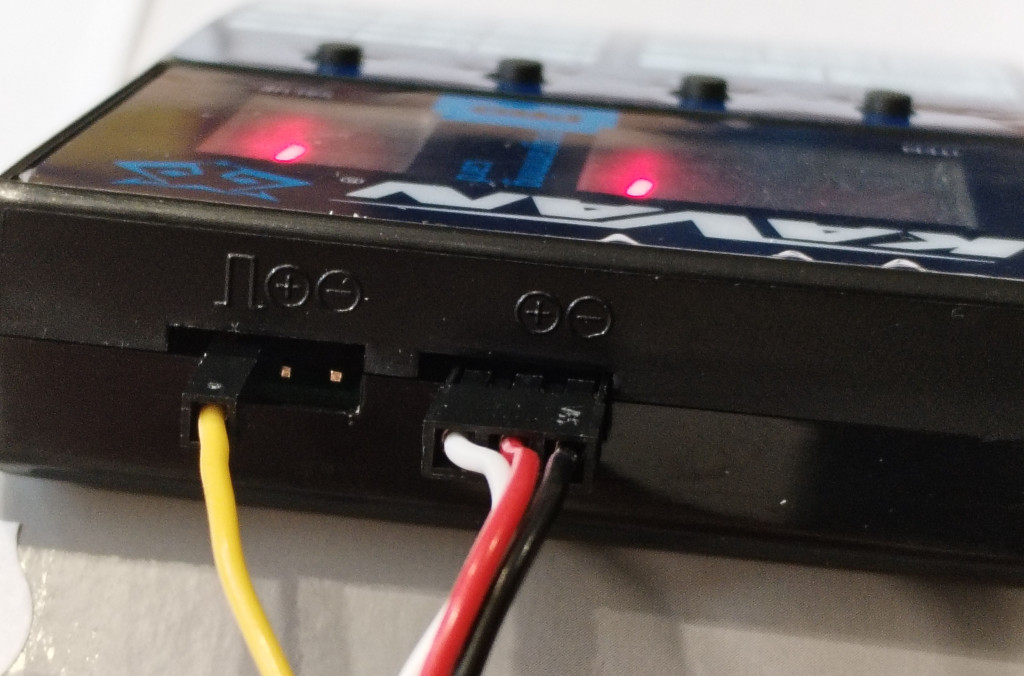

  • Egyszerű programozás és beállítás a KAVAN PRO LED programozókártya segítségével.
  • Egy sor védelmi funkció: indításvédelem, vezérlő hővédelme, kondenzátor hővédelem, túlterhelés elleni védelem, túláramvédelem, abnormális tápfeszültség elleni védelem és vezérlőjel-vesztés elleni védelem hatékonyan meghosszabbítja a vezérlő élettartamát.
  • Fojtószelep-tartomány kalibrálása, hogy tökéletesen illeszkedjen az RC berendezés vezérlőjeléhez.

PROGRAMOZHATÓ FUNKCIÓK

  • Fék típusa: Fék kikapcsolva, normál fék (7 fokozatban állítható fékerővel).
  • Fékerő: A fékezési intenzitás 1-es szintről 7-es szintre állítható a "Normál fék" módban.
  • A motor leválasztási módja: Lágy lekapcsolás: A szabályozó a feszültségvédelem aktiválása után 3 másodpercen belül fokozatosan a teljes teljesítmény 50%-ára csökkenti a teljesítményt. Erős leállítás: A motor azonnal leáll.
  • LiPo cellák száma: A 100%-ban megbízható feszültségvédelmi funkcióhoz javasoljuk a manuális beállítást. A vezérlő automatikusan kiszámítja a csatlakoztatott akkumulátor celláinak számát a "3,7 V cellánként" szabály szerint, ha az automatikus érzékelést választja.
  • Feszültségvédelem: A feszültségvédelem küszöbszintje 2,8-3,8 V/cella tartományban állítható; védelem is teljesen kikapcsolható.
  • BEC feszültség: A teljesítménystabilizátor BEC feszültsége fix (5,2V).
  • Indítás: Normál indítás (azonnali indítás), Lágyindítás (Lassú indítással nagy légcsavarral, sebességváltóval vagy kisebb fúvós motorokhoz), Nagyon lágy indítás (nagyon lassú indítású nagy légcsavaros, sebességváltós motorokhoz).
  • Időzítés: 0-30° tartományban állítható.
  • Forgásirány: óramutató járásával megegyezően/balra.
  • DEO szabadonfutó: Ez a funkció be- és kikapcsolható; jobb linearitást vagy simább gázreakciót hozhat.

A SZABÁLYOZÓ VÉDŐ FUNKCIÓI

  • Indítás elleni védelem: A szabályozó méri a motor fordulatszámát indításkor. Ha a fordulatszámok növekedése megáll, vagy növekedésük nem stabil, a szabályozó ezt hibás indításként értékeli. Ha ebben a pillanatban a fojtószelep 15% alatt van, a vezérlő automatikusan megpróbálja újraindítani a motort; ha a fojtószelep több mint 15%, akkor a gázkart teljesen le kell húzni a motor újraindításához.
  • Szabályozó hővédelme: A motor "akadozik", ha a szabályozó hőmérséklete meghaladja a 110°C-ot, jelezve, hogy a hővédelem aktiválódott. Ha abban a pillanatban 60% alá húzod a gázkart, akkor a "dadogás" megszűnik és a gázkar a gázállásnak megfelelő erőt ad le. Ha a gázkart 60% fölé mozgatja, ismét megjelenik a "dadogás". A szabályozó hőmérséklete bekapcsoláskor nem haladhatja meg a 70°C-ot, ellenkező esetben a motor nem indítható.
  • Fojtószelep jelvesztés elleni védelem: A vezérlő azonnal leállítja a motort, ha a jel 0,25 másodpercig hiányzik, hogy megelőzze a még nagyobb károkat és a gyorsan forgó rotor vagy propeller okozta kockázatot. A normál jel vétele után a vezérlő visszaáll a normál működésre.
  • Túlterhelés elleni védelem: A vezérlő leállítja a motort vagy automatikusan újraindul, ha terhelése hirtelen nagyon magas értékre emelkedik.
  • Túláramvédelem: A vezérlő azonnal leállítja a motort, ha az áramfelvételi csúcs meghaladja a megengedett maximális értéket; majd visszaáll a normál működésbe. Ha ezután az áramfelvétel még mindig meghaladja a megengedett maximális értéket, a motor teljesen leáll.

Figyelem: A szabályozó első bekapcsolásakor először kalibrálja a gáztartományt az utasítások szerint. Csak ezután lehetséges a vezérlő használata és egyéb paraméterek beállítása az adó vagy a KAVAN PRO LED programozókártya segítségével.

Felhasználás Repülőgép, helikopter
Típus Váltóáramú
Folyamatos áram  30 A
Max. csúcsáram  45 A
LiXX akkuk 2 - 4 cella
BEC feszültség 5.2 V
BEC áram 3.5 A
Hossz 37 mm
Szélesség 17 mm
Magasság  5 mm
Súlya 23 g
Szabályozás Egyirányú
Fék Újra
Bemenet szenzorokhoz Igen
Programozható Újra
Adatok
Cikkszám
KAV32_31010
