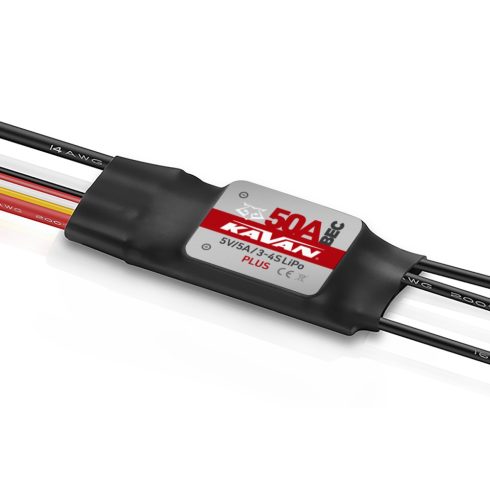

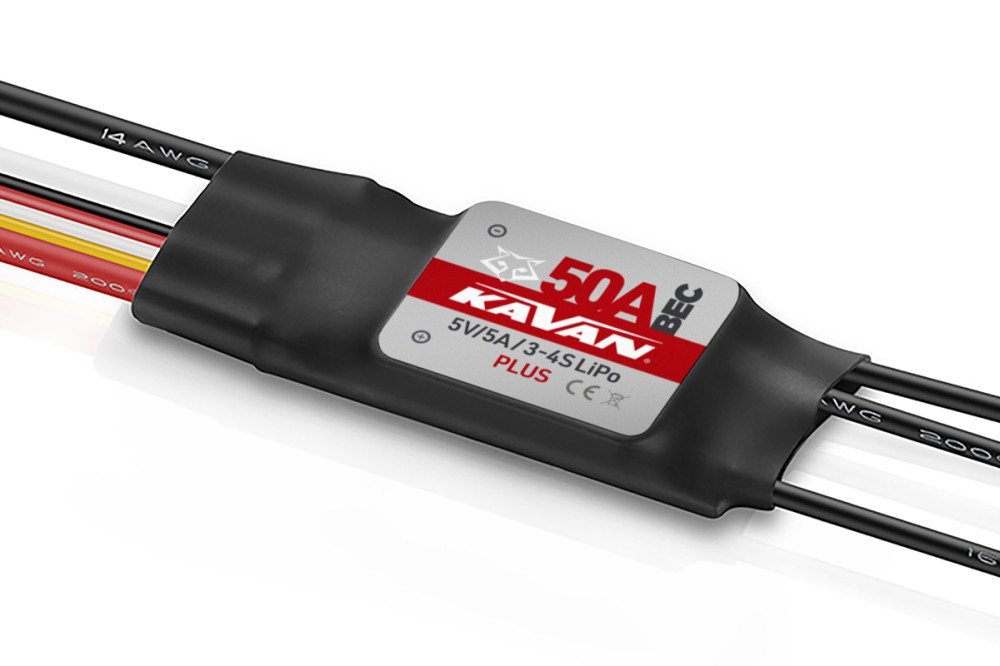

Kavan R-50SB Plusz 50A-es Szabályzó (5V/5A BEC) Hátramenet Funkció!

A SZABÁLYOZÓ LEÍRÁSA ÉS FUNKCIÓI

• A vezérlő nagy teljesítményű, 32 bites ARM M4 mikroprocesszorral van felszerelve, amelynek órajele akár 96 MHz.
• A DEO (Driving Efficiency Optimization) optimalizált vezérlési technológia jelentősen javítja a fojtószelep reakcióját és a teljesítményfokozat szabályozási hatékonyságát, csökkenti a szabályozó hőmérsékletét.
• Alkalmas a 3-4S LiPo akkumulátorral működő repülőgép-motorok túlnyomó többségéhez.
• Tápellátáshoz NiCd, NiMH, LiPo, Li-ion, LiFe akkumulátorokról
• Erőteljes kapcsolóüzemű tápegység stabilizátor BEC 5,0 V, 5 A terhelhetőségig.
• Állítható időzítés az adott motorhoz való optimális alkalmazkodás érdekében.
• Állítható PCO áramkör - a motor leválasztása, ha a tápfeszültség csökken.
• A Normál/Lágy/Nagyon lágy indítási módok közvetlen hajtású és hajtóműves motorokhoz egyaránt alkalmasak.
• Biztonságos indítás (bekapcsolt állapotban megakadályozza a motor beindulását).
• Egy sor védelmi funkció: indításvédelem, vezérlő hővédelme, kondenzátor hővédelem, túlterhelés elleni védelem, túláramvédelem, abnormális tápfeszültség elleni védelem és vezérlőjel-vesztés elleni védelem hatékonyan meghosszabbítja a vezérlő élettartamát.
• A vezérlő KAVAN PRO LED programozókártyához történő csatlakoztatására szolgáló speciális programozó kábel lehetővé teszi a felhasználó számára, hogy a vezérlőt bármikor és bárhol programozza.
• Fojtószelep-tartomány kalibrálása, hogy tökéletesen illeszkedjen az RC berendezés vezérlőjeléhez.

PROGRAMOZHATÓ FUNKCIÓK

• Fék típusa: Fék ki, normál fék (3 fokozatban állítható fékerővel), irányváltó (lehetővé teszi a motor működésének megfordítását egy másik csatorna segítségével egy kapcsolóval, a motor hátrameneti fordulatszámát a fojtószelep vezérlő szabályozza) , lineáris irányváltás (lehetővé teszi a motor működésének megfordítását egy másik, arányos vezérlővel ellátott csatorna segítségével, amellyel a motor hátrameneti fordulatszáma szabályozható).
• Fékerő: A fékerő 60, 90 vagy 100%-ra állítható „Normál fék” módban.
• A motor leválasztási módja: Lágy lekapcsolás: A szabályozó a feszültségvédelem aktiválása után 3 másodpercen belül fokozatosan a teljes teljesítmény 60%-ára csökkenti a teljesítményt. Erős leállítás: A motor azonnal leáll.
• LiPo cellák száma: A 100%-ban megbízható feszültségvédelmi funkcióhoz javasoljuk a manuális beállítást. A vezérlő automatikusan kiszámítja a csatlakoztatott akkumulátor celláinak számát a "3,7 V cellánként" szabály szerint, ha az automatikus érzékelést választja.
• Feszültségvédelem: A feszültségvédelem küszöbértéke 2,8 V/cella, 3,0 V/cella vagy 3,4 V/cella értékre állítható; védelem is teljesen kikapcsolható.
• Gyorsulás: Meghatározza a fojtószelep reakcióját 0%-ról 100%-ra történő gyorsulás közben. Normál/Lágy/Nagyon lágy indítás kb. 200ms/500ms/800ms felfutási időnek felel meg.
• Időzítés: 5, 15 vagy 25°-ra állítható.
• DEO szabadonfutó: Ez a funkció be- és kikapcsolható; jobb linearitást vagy simább gázreakciót hozhat.
• Keresési mód: Segíthet olyan modell keresésekor, amely tisztázatlan terepen landolt – a vezérlő sípolással jelzi a motort, ha a gázt egy előre beállított ideig nullára csökkentik.

A SZABÁLYOZÓ VÉDŐ FUNKCIÓI

• Indítás elleni védelem: A szabályozó méri a motor fordulatszámát indításkor. Ha a fordulatszám növekedése megáll, vagy növekedése nem stabil, a szabályozó ezt hibás indításként értékeli. Ha ebben a pillanatban a fojtószelep 15% alatt van, a vezérlő automatikusan megpróbálja újraindítani a motort, ha a fojtószelep 20%-nál nagyobb, a motor újraindításához teljesen le kell húzni a gázkart.
• Hővédelem: Ha a szabályozó hőmérséklete meghaladja a 120°C-ot, a szabályozó 60%-ra korlátozza a kimenő teljesítményt (ha lágy motorleállítás van beállítva), vagy teljesen leállítja a motort (ha kemény leállítás van beállítva).
• A fojtószelep jelének elvesztése: A vezérlő azonnal leállítja a motort, ha a jel 0,25 másodpercig hiányzik. Normál jel vétele után a vezérlő folytatja a normál működést.
• Túlterhelés elleni védelem: A vezérlő leállítja a motort vagy automatikusan újraindul, ha terhelése hirtelen nagyon magas értékre emelkedik.
• Feszültségvédelem: Amint a meghajtó akkumulátorának feszültsége a beállított küszöbérték alá csökken, a szabályozó feszültségvédelme aktiválódik. A vezérlő 60%-ra korlátozza a kimenő teljesítményt (ha lágy motorleállítás van beállítva), vagy teljesen leállítja a motort (ha kemény leállítás van beállítva).
• Rendellenes tápfeszültség elleni védelem: Ha a meghajtó akkumulátor feszültsége nincs a vezérlő számára megengedett tartományon belül, a rendellenes tápfeszültség elleni védelem működésbe lép, a vezérlő figyelmeztetést ad a motor hangjelzésével.

Figyelem: A szabályozó első bekapcsolásakor először kalibrálja a gáztartományt az utasítások szerint. Csak ezután lehetséges a vezérlő használata és egyéb paraméterek beállítása a távadó vagy a KAVAN LED PRO programozókártya segítségével.
