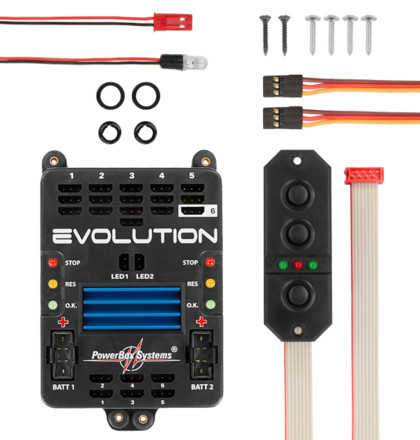

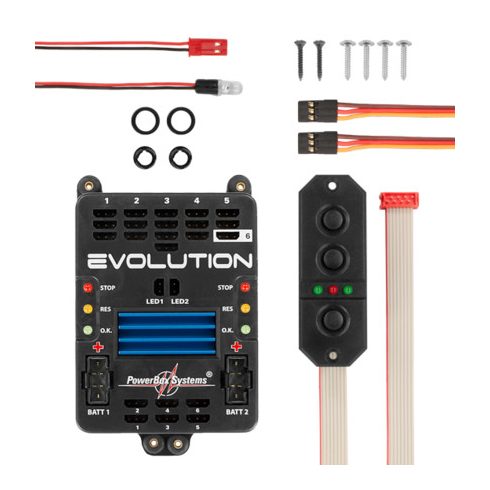

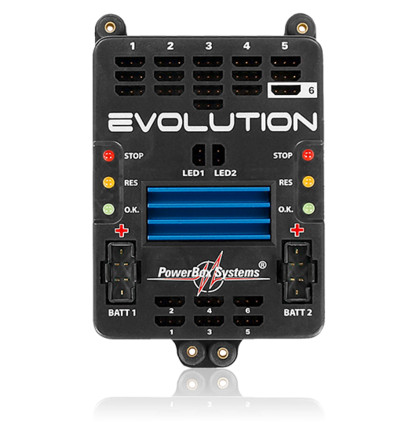

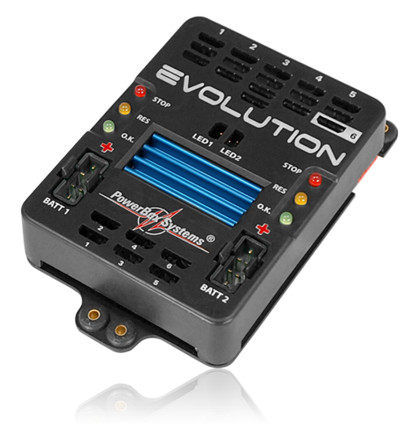

PowerBox Systems Evolution Fedélzeti panel, Sensorswitch kapcsolóval (6ch vezérlés, 16ch szervókimenet)
Jellemzők:
6 csatorna bemenet. Jelerősítés és interferencia elnyomás mind a 16 kimenethez. Kettős szabályozású kimeneti feszültség, a vevő és szervók számára. A vevő és szervókimenetkhez két feszültség kiválasztási lehetőség, 5,9 V vagy 7,4 V, HV rendszer. Amennyiben 7,4V-ra átállunk akkor a vevő oldalon is ez a feszültség jelenik meg!
Külön feszültség kijelzés midkét akkumulátorhoz.
A minimális akku töltöttségnél figyelmezteti a felhasználót az alacsony feszültségről! Nagy felületű hűtőbordák a magas szabályozóteljesítmény érdekében. Három akkutípus támogatása: LiPo, NiMH / NiCd, LiFePo
Az esetleges szervo visszacsatoló áramok elnyomása
Múszaki adatok:
Üzemi feszültség: 4,0 V - 9,0 V
Alkalmazható akkuk: 2S LiPo, 2S LiIon, 2S LiFePo, 5S NiCd / NiMH
Áramfelvétel bekapcsolt állapotban: 80mA
Áramfelvétel készenléti állapotban: 4µA
Maximális terhelési áram csúcs: 2x20A
Kiesési feszültség: 0,3 V
Kimeneti feszültség választható: 5,9 V és / vagy 7,4 V szabályozott
Jel bemenet: PWM
Bemeneti csatorna szám: 6
Szervo kimeneti csatorna: 16
Méretek: 93 x 67 x 19 mm
Súly: 90g
Kapcsoló súlya: 15g
Üzemi hőmérséklet tartomány: -30 ° C és + 75 ° C között
TERMÉKLEÍRÁS
A PowerBox Evolution mindig a legjobb választás. Alkalmazási terület a műrepülőktől a 3D repülő modelleken túl, a sugárhajtásúig terjed.
Az Evolution első sorozatát még 2004-ben vezették be, azóta folyamatosan fejlesztik. A jelenlegi verzió hat bemeneti cstornával rendelkezik. A szabályozók kapacitása jelentősen megnőtt azáltal, hogy az egész alaplemezt átalakították hűtőbordává. A kimeneti feszültség 5,9 V-ra vagy 7,4 V-ra állítható, ami azt jelenti, hogy az Evolution kiváló választás a standard 6,0 V-os szervókhoz, valamint a 7,4V HV rendszerekhez. Mindkét esetben az állandó kimeneti feszültség egyenletes működést és meghosszabbított élettartamot biztosít a szervók számára.

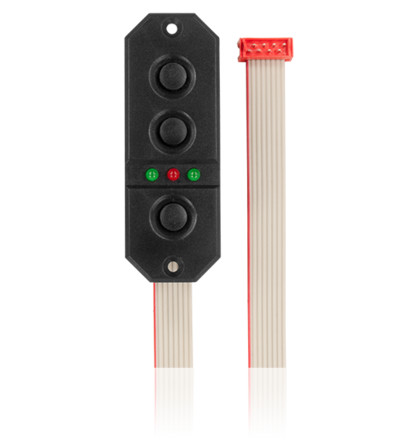

Az panel bekapcsolása a széria részét képező SensorSwitch segítségével történik. A bekapcsolás nagyon egyszerű: a SET gomb megnyomása után az I és II gomb rövid megnyomásával bekapcsoljuk a két áramkört.
Így kiküszöbüljük a panel véletlen be- vagy kikapcsolását, továbbá lehetőségünk van mindkét kapcsolt áramkör egymástól független kapcsolására és ellenőrzésére.
A SensorSwitch az akkumulátor típusának megadására is használható. A két LED-sor négy lépésben jelzi az akkumulátorok töltöttségi állapotát. A panel tartalmaz egy minimális feszültségmemóriát is, amely a repülés során bekövetkező legkisebb feszültségértéket tárolja, így lehetővé téve a pilóta számára, hogy pontos információt kapjon akkumulátorjai feszültslgszintjéről. A repülés után a legkisebb érték leolvasható a LED-ekről az I és II gomb megnyomásával.
Az Evolution beépített jelerősítőkkel és RF interferencia elnyelőkkel van felszerelve. A szervók közötti esetleges kölcsönhatások elkerülése érdekében a panel olyan áramkörrel rendelkezik, amely hatékonyan elnyomja az esetleges szervo visszacsatolási áramokat.
