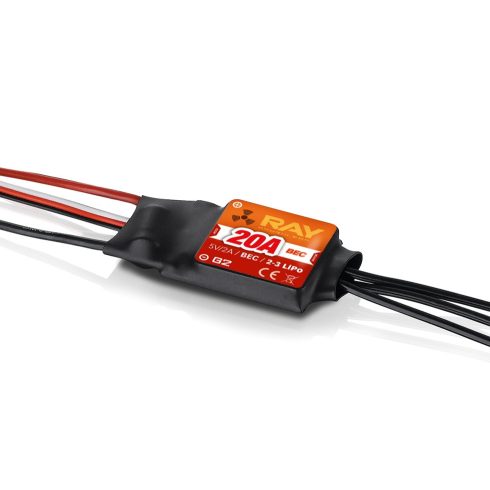

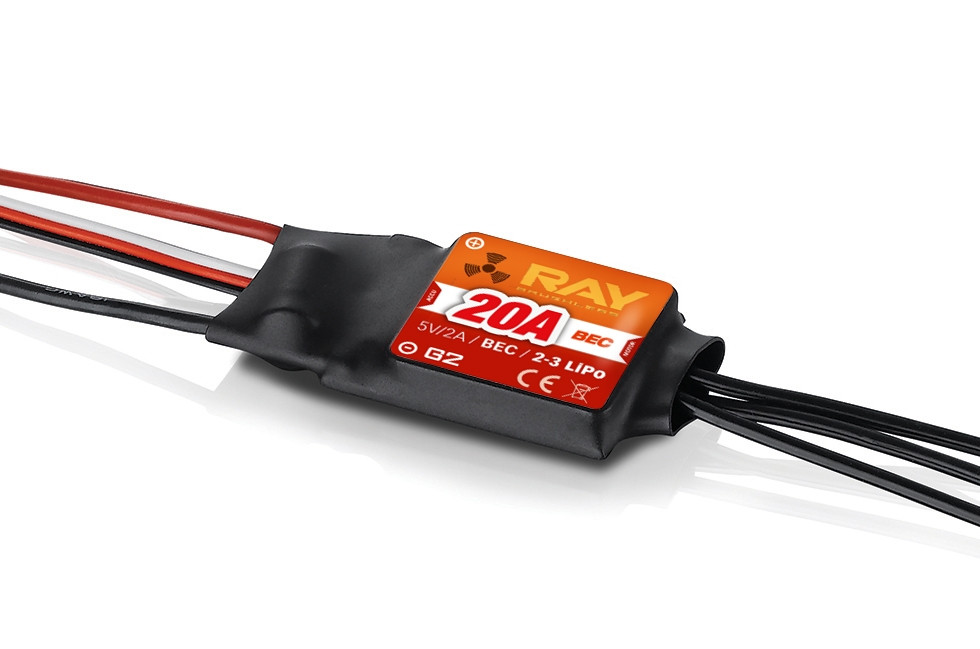

RAY G2 R-20B 20A szabályzó
Új generációs (G2) programozható mikroprocesszoros szabályzó kefe nélküli motorokhoz. Az első generációhoz képest egyszerűbb és áttekinthetőbb programozást kínálnak, egyszerű és villámgyors beállítást az új RAY G2 LED programozókártyával (külön megvásárolható). Váltakozó áramú villanymotorjainak sebességének szabályozására szolgál. Erőteljes SBEC kapcsolóüzemű tápegység-stabilizátorral vannak felszerelve, amely az akkumulátoráról biztosítja a vevő és a szervó tápellátását.
A VEZÉRLŐ LEÍRÁSA ÉS FUNKCIÓI
- Rendkívül alacsony belső ellenállás az új generációs teljesítmény MOSFET tranzisztoroknak köszönhetően.
- Alkalmas a 2-3S LiPo / Li-ion akkumulátorral vagy 5-9 NiCd / NiMH cellával működő repülőgépek váltóáramú motorjainak túlnyomó többségéhez.
- Kapcsoló tápegység stabilizátor BEC 6,0 V, 5 A terhelhetőségig.
- Állítható időzítés az adott motorhoz való optimális alkalmazkodás érdekében.
- Állítható feszültségvédelem - a motor lekapcsolása, ha a tápfeszültség csökken.
- Biztonságos indítás (bekapcsoláskor megakadályozza a motor beindulását).
- Túlterhelés elleni védelem (amikor a hőmérséklet eléri a 110 °C-ot, a szabályozó korlátozza a teljesítményt).
- Automatikus leállás a vezérlőjel elvesztésekor.
- Könnyű programozás és beállítás adó vagy RAY G2 LED programozókártya segítségével.
PROGRAMOZHATÓ FUNKCIÓK
- Programozható fék (Ki - Be).
- Állítható motorlekapcsolási mód a tápfeszültség csökkenésekor (teljesítménycsökkentés vagy azonnali lekapcsolás).
- Állítható határfeszültség a motor lekapcsolásához - feszültségvédelem az akkumulátorok túlzott lemerülése ellen. (Lítium akkumulátor: 2,85 V / cella, 3,15 V / cella, 3,3 V / cella NiXX akkumulátor: 0% / 50% / 65% a kezdeti feszültség értékéhez képest.)
- A vezérlő visszaállítása a gyári alapbeállításokra.
- Állítható lágyindítás három fokozatban: Normál (300 ms) / Lágy (1,5 s) / Szuperlágy (3 s).
A VEZÉRLŐ VÉDŐ FUNKCIÓI
- Indítás elleni védelem: Ha a motor nem indul be 2 másodpercen belül a gázadás után, a vezérlő leállítja a motort.
- Hővédelem: Ha a szabályozó hőmérséklete meghaladja a 110 °C-ot, a vezérlő korlátozza a kimeneti teljesítményt.
- Gázjelvesztés: A vezérlő korlátozza a teljesítményt, ha a jel 1 másodpercig kimarad, ha több mint 2 másodperc a jelvesztés akkor motor teljesen leáll.
Jótanács: A vezérlő első bekapcsolásakor először kalibrálja a gázt az utasításoknak megfelelően. Csak ezután lehet a vezérlőt használni és egyéb paramétereket beállítani az adó vagy a RAY G2 programozókártya segítségével.
