SKY RC Digitális CG és Kitérés/Szögmérő szett.(CGG-020+SAM-020 Készlet)
3 db súlymérő és 3 db szögmérő modulból álló készlet repülőgépmodellek mérlegeléséhez/a súlypont helyzetének meghatározásához valamint a kormányfelületek szögeinek kitérés méréséhez. Vezeték nélküli kapcsolat Bluetooth 5.0 használatával az RC Gears alkalmazással a modulok beállításához és a mért adatok megjelenítéséhez. Max. súly mérőmodulonként 20 kg, a kormánylapát szöghelyzetének mérési pontossága 0,1 mm.
CG-mérő

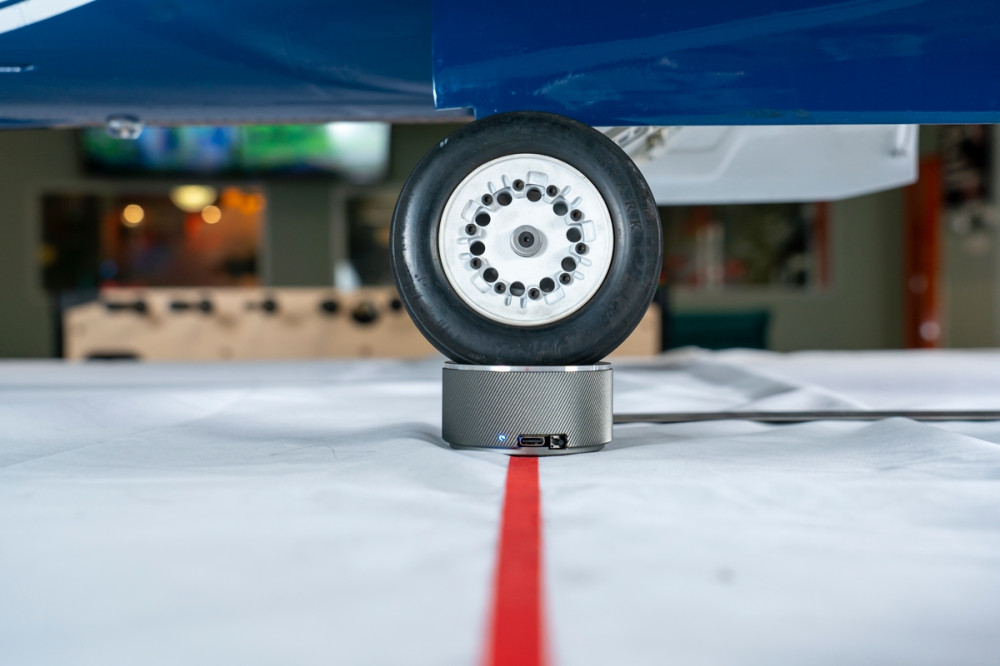

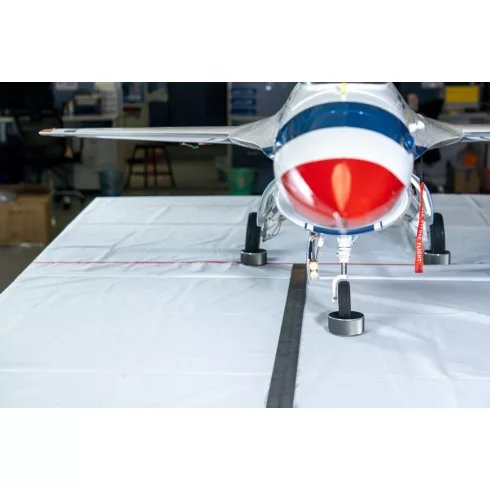

A SkyRC CG Gauge egy olyan eszköz, amely a modell repülőgépek CG, tömegközéppontjának mérésére és helyzetének meghatározására szolgál. Ugyanazon az elven működik, mint a valódi repülőgépeknél használt eszközök. A futómű kerekei alatt egy mérőmodul található, amely méri az egyes kerekek terhelését. Az összes mérőmodulhoz Bluetooth-on keresztül csatlakoztatott okostelefonon lévő RC Gears alkalmazás ezután megjeleníti az egyes kerekek terhelését és a modell összsúlyát. E mérés alapján a tengelytáv és a kívánt súlypont pozíció megadása után megjelenik a súlypont tényleges helyzete. Az alkalmazás azt is javasolja, hogy mekkora pótlólagos súly kerüljön a kiválasztott helyre.
A CG Gauge készlet három mérőmodult tartalmaz, egyenként legfeljebb 20 kg-os mérlegelési kapacitással (±3 g pontossággal). Mindegyik modult beépített akkumulátor táplálja (újratöltéshez használhat egy normál 5 V-os okostelefon töltőt C típusú USB kábellel).

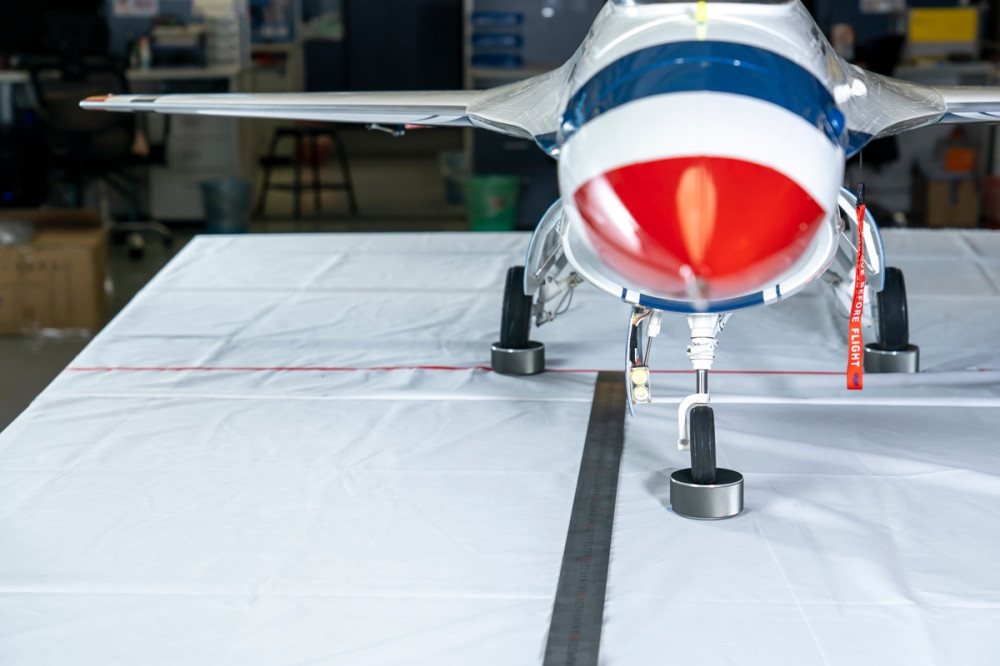

Bekapcsolt állapotban az összes modul Bluetooth-on keresztül csatlakozik az RC Gears alkalmazást futtató okostelefonhoz vagy táblagéphez (Android vagy iOS), visszaállítja a mérleget, kiválasztja, hogy a modell rendelkezik-e orr triciklivel vagy homlokkerekekkel, majd helyezze a modell egyes kerekeit a súlymérő modulok.
Figyelem - a súlypont helyzetének meghatározásához a modellnek vízszintes helyzetben kell lennie!
A megadott tengelytáv, a súlypontnak a fő kerekek tengelyétől való távolsága és a pótlólagos súly helyének a fő kerekek tengelyétől való távolsága alapján az alkalmazás meghatározza a súlypont tényleges helyzetét. és javasolja a hozzáadandó (vagy eltávolítandó) pótlólagos súly mennyiségét a kiválasztott helyen.
Szögmérő

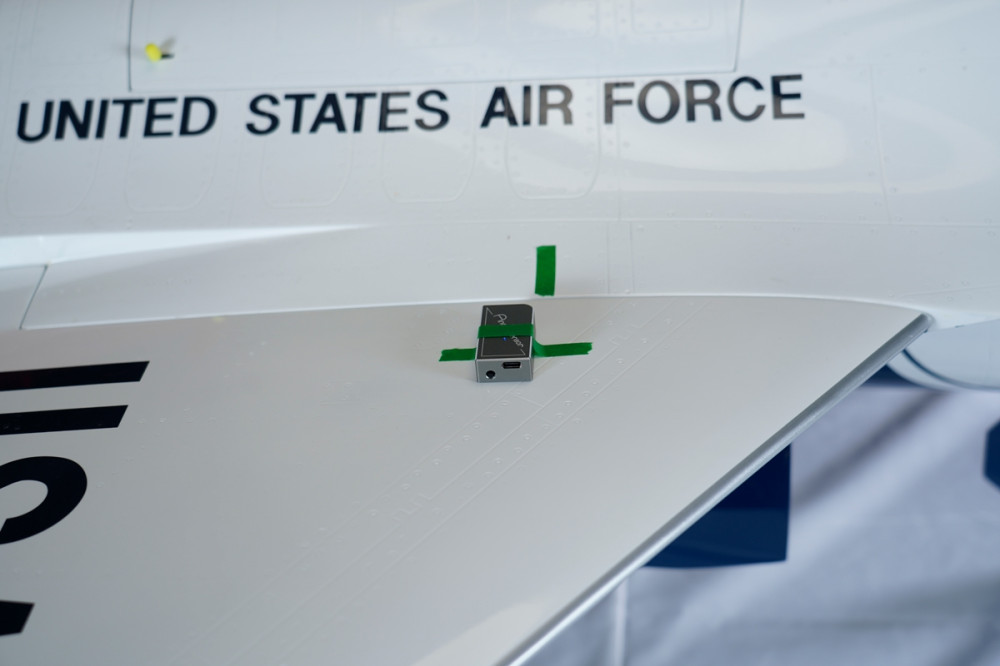

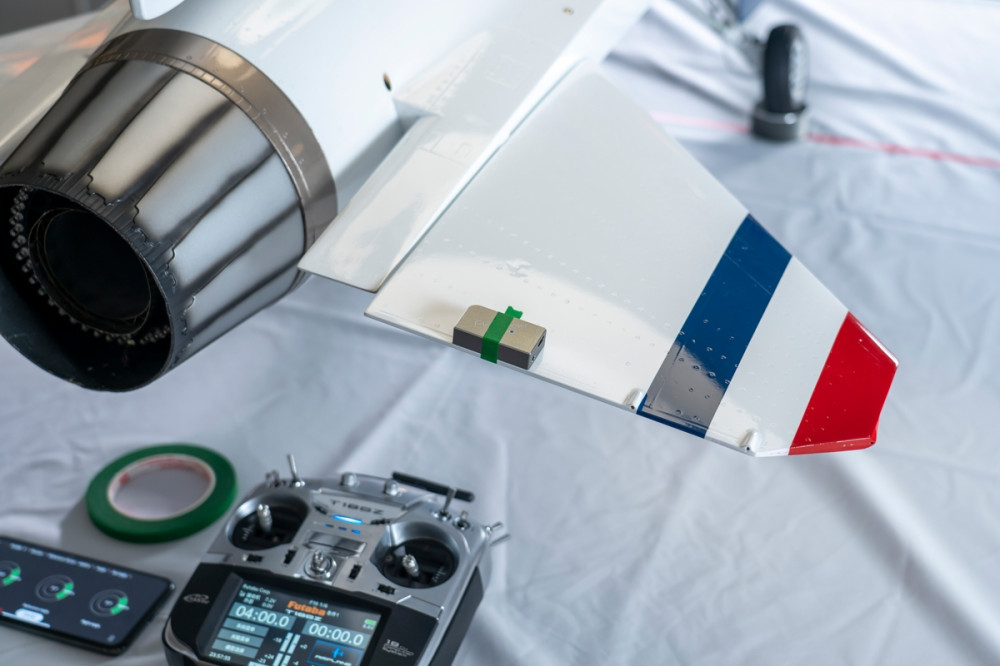

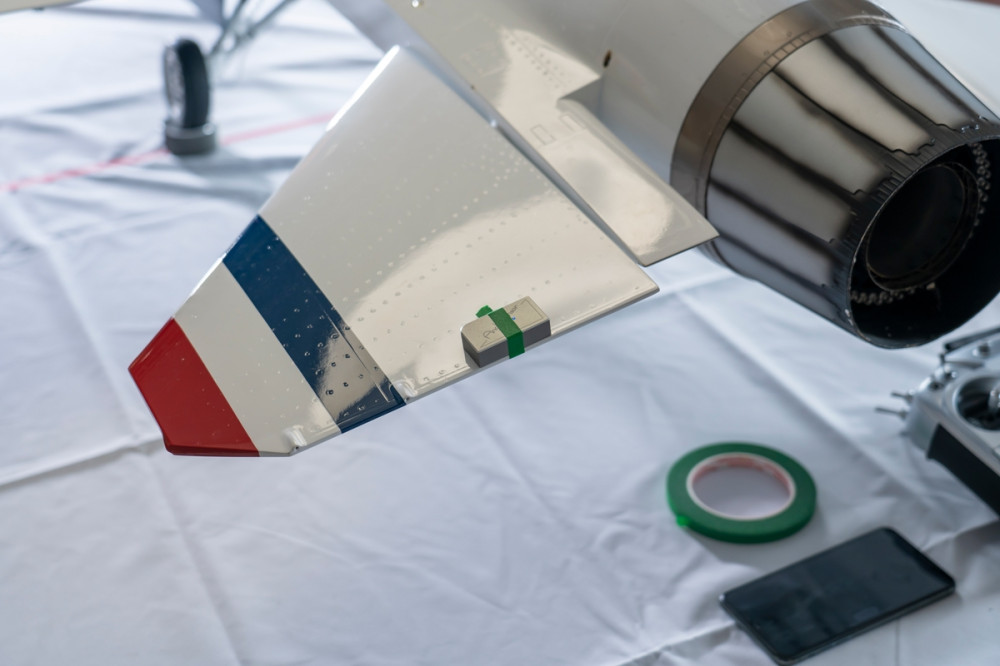

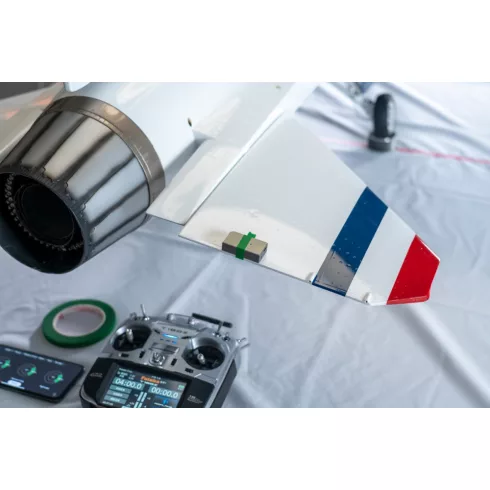

A Angle Gauge SkyRC egy eszköz szögek és elhajlás mérésére repülőgép-modelleken. Három relatív vagy abszolút szögek mérésére alkalmas szenzormodulból áll, amelyek a kormányok leeresztő élére vagy a modell más kívánt helyére vannak rögzítve. Ha az RC Gears alkalmazást okostelefonján Bluetooth-on keresztül csatlakoztatja az összes érzékelőmodulhoz, megmérheti a kormánylapát elhajlásának nagyságát akár szögben fokban, akár távolságban mm-ben.
A Angle Gauge készlet három érzékelőmodult tartalmaz, amelyek 0,2°-os pontossággal képesek szögeket mérni, 0,1 mm-es pontossággal. Mindegyik modult beépített akkumulátor táplálja (újratöltéshez használhat egy normál 5 V-os okostelefon töltőt C típusú USB kábellel).
Bekapcsolás után minden modul Bluetooth-on keresztül csatlakozik okostelefonhoz vagy táblagéphez (Android vagy iOS) az RC Gears alkalmazással, kiválasztásra kerül a mérési mód (szögek/elhajlási méretek) és a mérési mód (abszolút, relatív). A választott mérési módszertől függően például az egyik modul referenciaként szolgálhat, a fennmaradó kettő pedig a referenciamodul helyzetéből származtatott szögeket méri (ez használható a motor lehúzatási szögének vagy elhúzatásának mérésére is) , stb. Könnyedén megmérheti a párosított felületek (csűrők, magaságik) kihajlásait, és pontosan beállíthatja és beállíthatja azokat.

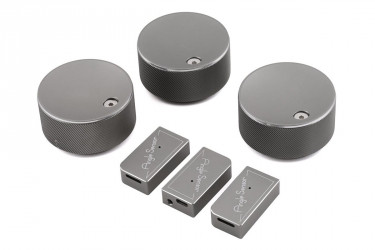

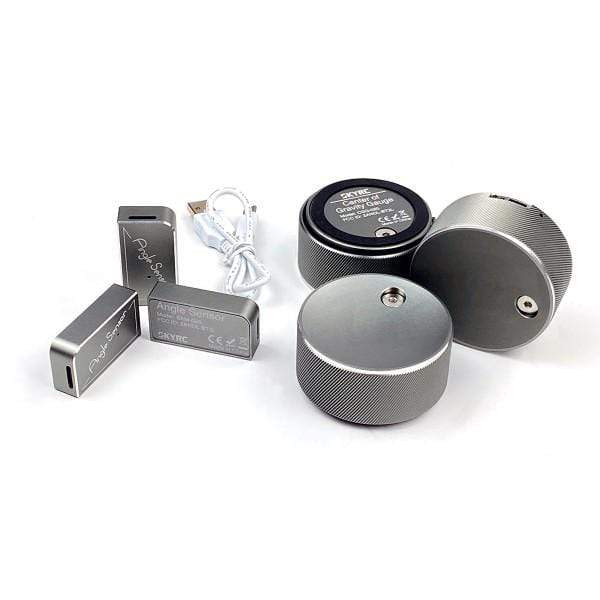

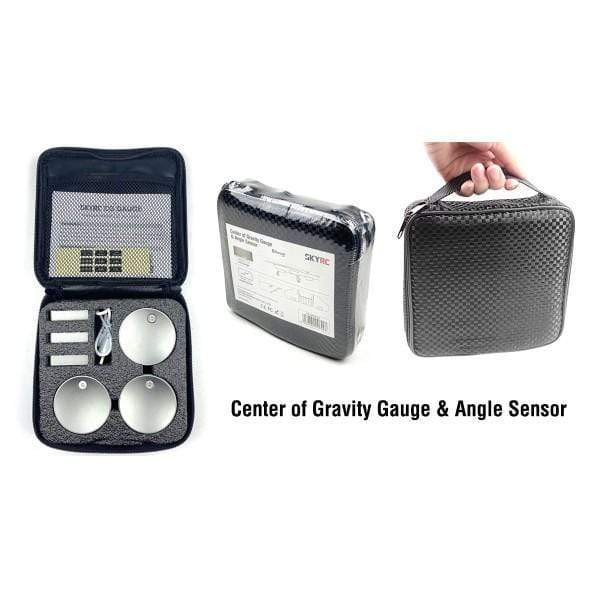

A CG Gauge + Angle Gauge készlet tartalma: 3 súlymérő modul, 3 szögmérő modul, USB C tip. töltőkábel, használati útmutató.
CG mérő Műszaki Paraméterek
Tápegység 3,4-4,2 V (beépített LiPo akkumulátorok)
Üzemi fogyasztás Kevesebb, mint 15 mA
Töltés 5 V/200-300 mA, USB-C
Max. terhelhetőség 20 kg/modul
Mérési pontosság ±3 g
Megkülönböztetés 1 g
Méretek (egy modul) 66x33 mm
Súly (egy modul) 160 g
Szögmérő Műszaki Paraméterek
Tápegység 3,4-4,2 V (beépített LiPo akkumulátorok)
Üzemi fogyasztás Kevesebb, mint 10mA
Töltés 5 V/200-300 mA, USB-C
Mérési pontosság (szög) ±0,2°
Mérési pontosság (hossz) ±0,1 mm
Méretek (egy modul) 48,1x25,6x12,6 mm
Súly (egy modul) 25 g
