18 Programos, Stroboscopos LED-es Jelzőfény szett (3db-os)
„Látszani a levegőben is”
- Amikor felhős, borult vagy naplemente utáni égbolton repülünk elősegíti a biztonságos leszállást a 18 programos stroboscopos ledes jelzőfény rendszer, mivel gépünk közeledését, sebességét, süllyedését sokkal jobban tudjuk kontrolálni!

Beüzemelés/csatlakozatás:
- A szárnyvégekre építendő piros és zöld ledeket csatlakoztassuk az Y kábel két kimenetére, így megtörténik a két jelzőfény párhuzamosítása. Az Y kábel bemeneti végét csatlakoztassuk a vezérlő kábel egyik kimenetére. A Törzs alsó részére szerelendő ledet csatlakoztassuk a vezérlő kábel másik kimenetére.

Programozás:

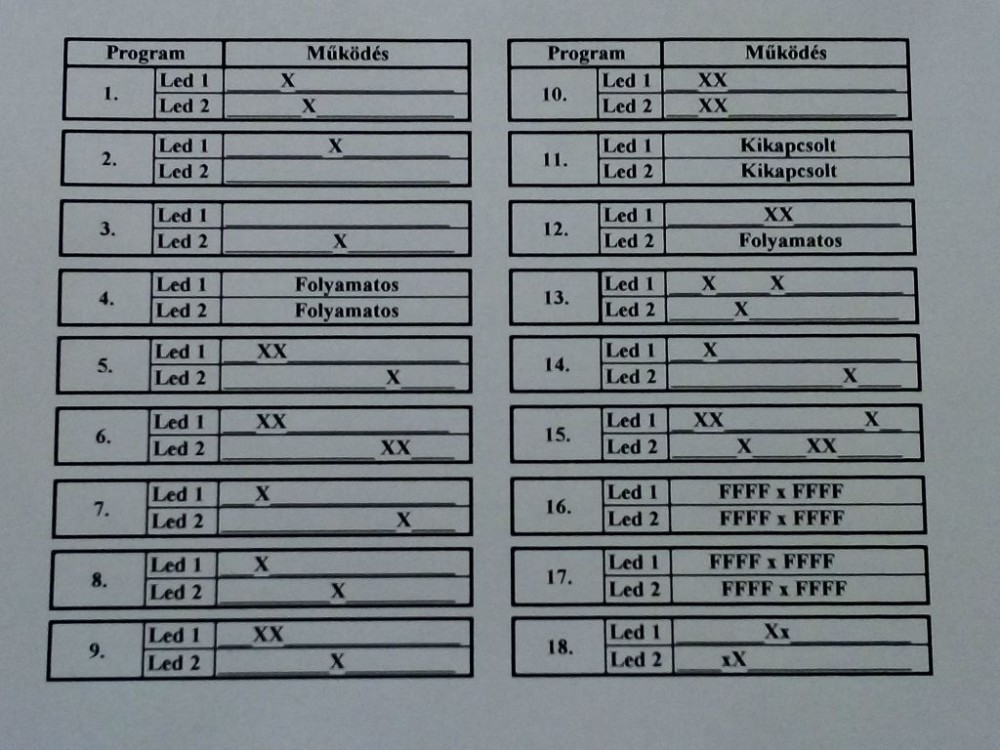

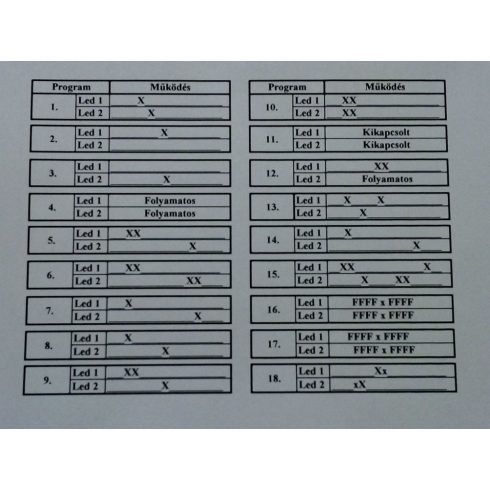

- 18 működési programból tudunk választani.
1. A program kiválasztásához csatlakoztassuk a vezérlőkábelt egy szervo teszterre vagy a vevőnk egy szabad szabályozható kimenetére, (célszerű ideiglenesen a gáz szervó helyére csatlakoztatni, mivel programkép kiválasztásakor a gázkar fix állásban marad. A tesztereünk potméterével (balról jobbra forgatással) vagy a távirányítónk irányító karjának lentről felfelé mozgatásával tudjuk a programképet kiválasztani. (Lentről induljuk, ez az 1-es program.)

2. Állítsuk be a számunkra megfelelő programképet.

3. A programkép beállítást követően húzzuk le vezérlőkábelt a teszterről, vagy a vevőről, majd ezt követően dugjuk is vissza. Ekkor a vezérlőkábelbe beépített programozó megjegyzi a kiválasztott programképet.

4. Ismételten húzzuk le a vezérlőkábelt. Ezt követően már elegendő csak tápfeszültséget adni a vezérlőkábelnek (nincs szükségünk vezérlőjellel ellátott csatornakimenetre). A ledjeink a kiválasztott programkép alapján fognak működni.

5. A ledek működtetési feszültségtartománya 4,8V – 8,4V. A ledek számára a tápfeszültséget több módon tudjuk biztosítani. (Természetesen ez a gépünk elektronikai felépítésétől függ) A Fash-Rc Power System fedélzeti panel használata esetében, pl. amennyiben a 10-es kimentet nem használjuk a gyújtáshoz akkor ide tudjuk csatlakoztatni és a távirányítónkról tudjuk ki és bekapcsolni a világítást! Amennyiben van szabad szervó csatornánk, természetesen arról a kimenetről is meghajthatjuk a ledeket. Ebben az esetben nem csak ki és bekapcsolni tudjuk a ledeket repülés közben, hanem a ledek villanási programját is tudjuk változtatni!

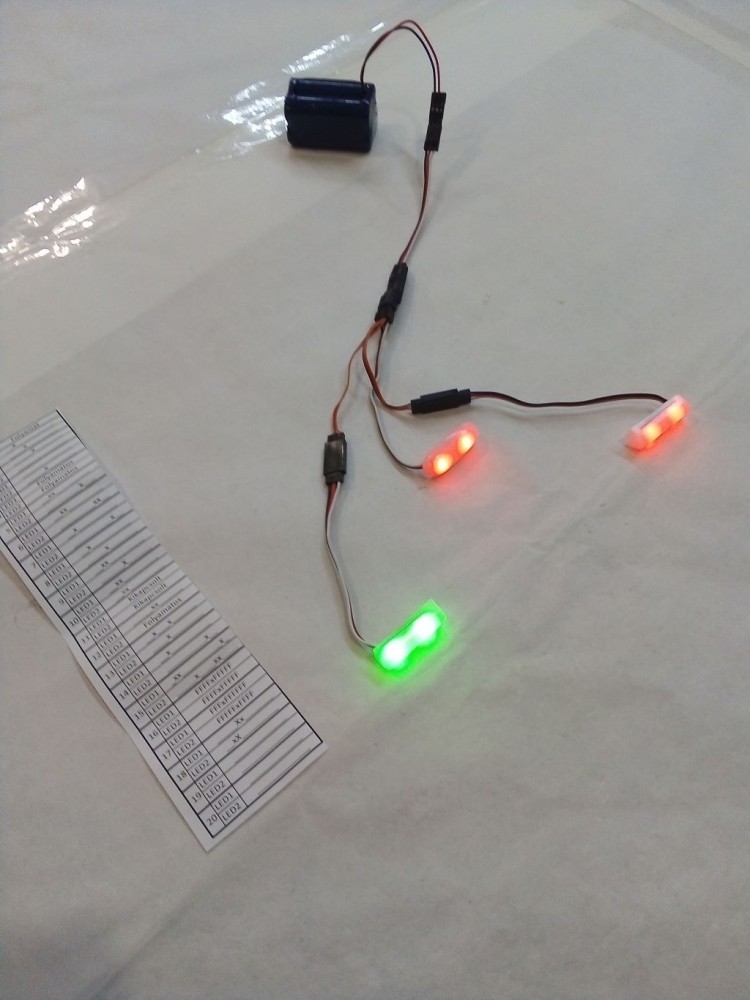

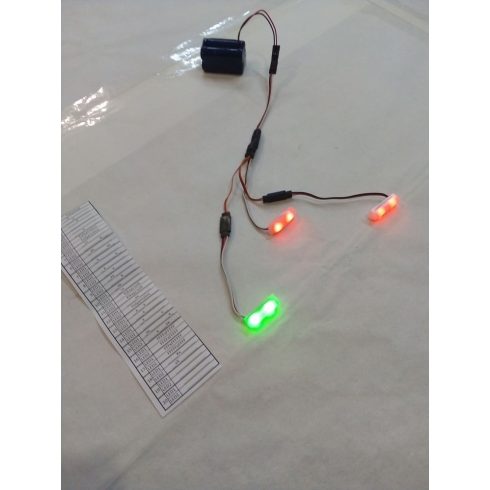

Jelzőfények elhelyezése! (Ahogy a gépben ülnél!)
- Bal szárny: Piros
- Jobb szárny: Zöld
- Törzs alsó: Piros

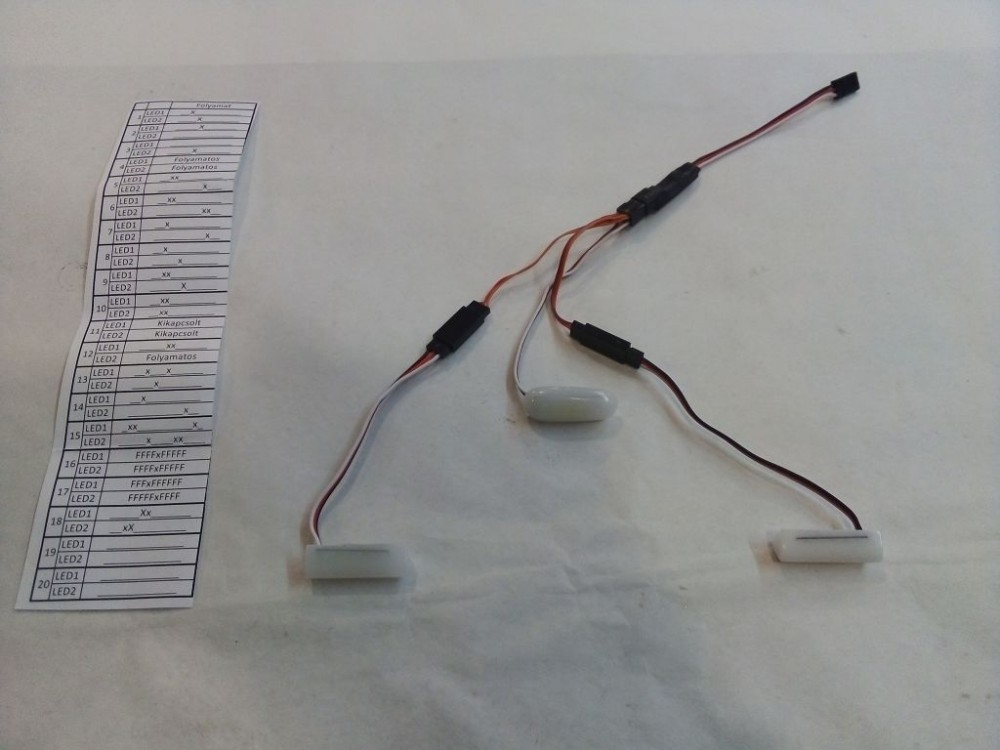

3 db-os szett tartalma:
- 1 db Piros Stroboscopos Ledes Jelzőfény a bal szárnyba
- 1 db Zöld Stroboscopos Ledes Jelzőfény a jobb szárnyba
- 1 db Piros Stroboscopos Ledes Jelzőfény a géptörzs aló részébe
- 1 db 2 kimenetes programozó és működtető kábel
- 1 db Y kábel a bal és jobb szárnyakba építendő ledek párhuzamosításához

Műszaki paraméterek:
- Programszám:18
- Működési feszültség: 4,8V – 8,4V
- Max. áramfelvétel: 3db-os szett estében 2,1A (1db jelzőfény:700mA)
- Ledek: egy jelzőfényben 2db alapszín (piros vagy zöld led) és 3db fehér led van
- Ledek teljesítménye: Piros:0,5W, Zöld:0,5W, Fehér:1W
- Vízállóság: IP65
- Méretek: Belépőre építhető: H:32mm, Sz:11mm, M:9,5mm
  Törzs alsó részre: H:34mm, Sz:14mm, M:7mm

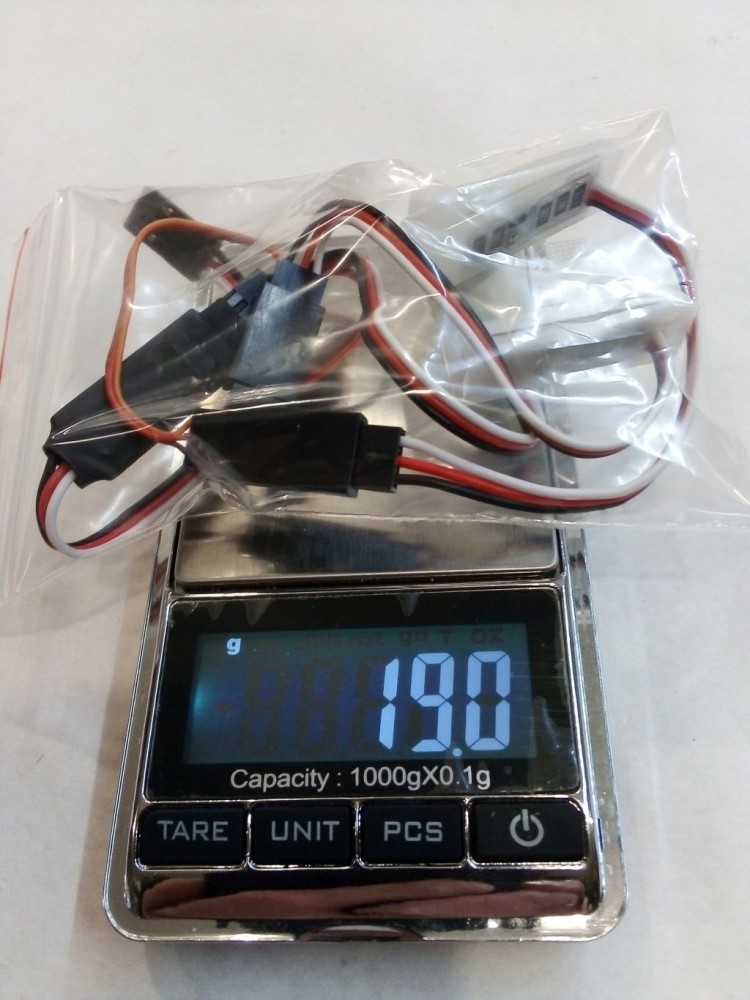

- Súly: 19g
